ITTI晶振,C20晶振,C20H20-25.000-15-3.0V晶振

频率:1.5MHZ~80.0MHz

尺寸:2.5*2.0mm

2520mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

ITTI晶振,C20晶振,C20H20-25.000-15-3.0V晶振

  有源晶振需要电源,但不需要附加的电容。它内部含有起振器。通常接到CPU的一根引脚即可,有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路.有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压。

 ITTI晶振抱着简单而创新的宗旨,为各客户提供优质,经济的石英晶振,更希望成为各位客户之长远合作伙伴拥有全面,先进之石英晶体振荡器,包括,晶体滤波器(Crystal Filter)、陶瓷谐振器(Ceramic Resonator) 与及其他最先进之晶体振荡器(Crystal Oscillator),温补晶体振荡器,压控晶振,有源晶振,恒温晶体振荡器,石英晶体谐振器32.768K晶振等产品。我们拥有可媲美世界一级水平之能力及资源。ITTI是一间总部设于美国的跨国公司,同时亦承诺为客户提供优质的服务。由于客户已经不断将他们的企业计划转移至亚洲地区,有见及此,管理层决定于2000年在香港设立地区总部,并引领专业的团体在管理、工程、营销和销售提供更好的服务给客户。过后,我们亦在韩国,中国大陆和台湾地区设置销售办事处,使我们与客户及市场拉近距离,并且更能了解到客户的需求和期望,从而建立了一个更稳固的良好关系。

 透过深入了解,ITTI通过其科研,品质控制,生产的深入认知及专业见解,ITTI令到每个生产基地都善用资源,而借此提高及供应最优质之产品,透过与生产线人员之紧密联系,ITTI往往能够为各位客户生产其满意之产品,也正是贯彻ITTI营运作风,无论在品质上,经济上都绝不逊色世界一级之水平。基于前述之种种优势,ITTI矢志在石英晶体振荡器行业内创出一番新气象,希望能够成为阁下最忠诚的厂商。我们致力为客户生产质优而价廉之产品及提供完善之服务乃是ITTI一贯之宗旨。

 ITTI晶振以简单而独创的理念成立:成为您最优质,成本最低的石英电子元件的首选战略供应商。凭借我们完整的晶体,晶体振荡器,声表面滤波器,陶瓷谐振器和技术最先进的晶体振荡器,ITTI的能力和资源是世界一流的。ITTI的能力和承诺:ITTI是一家跨国公司,总部位于美国。然而,许多客户已将他们的项目转移到亚洲。因此,在2000年,我们的管理层决定在香港设立地区总部,拥有一支专业的管理,工程,销售和营销团队,为客户提供更好的服务。

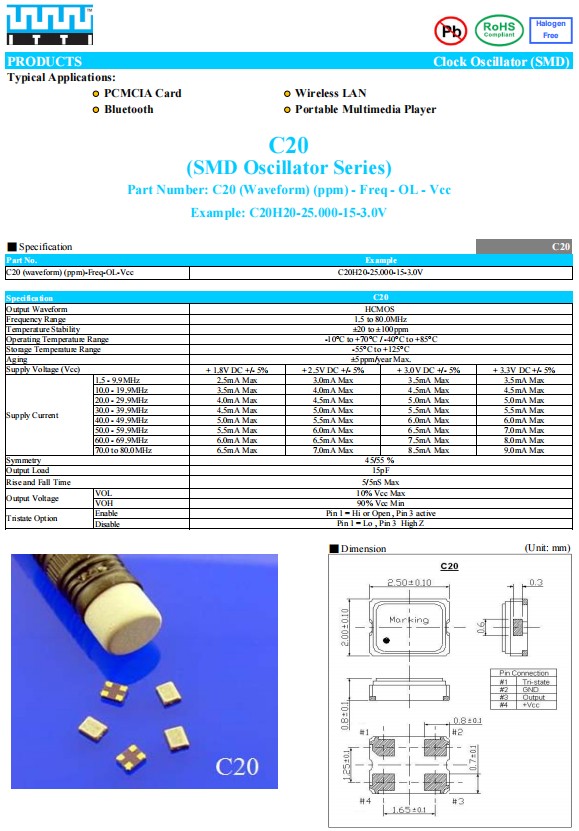

Output Waveform HCMOS
Frequency Range 1.5 to 80.0MHz
Temperature Stability ±20 to ±100ppm
Operating Temperature Range -10°C to +70°C / -40°C to +85°C
Storage Temperature Range -55°C to +125°C
Aging ±5ppm/year Max.
Supply Voltage (Vcc) + 1.8V DC +/- 5% + 2.5V DC +/- 5% + 3.0V DC +/- 5% + 3.3V DC +/- 5%
Supply Current 1.5 - 9.9MHz 2.5mA Max 3.0mA Max 3.5mA Max 3.5mA Max
10.0 - 19.9MHz 3.5mA Max 4.0mA Max 4.5mA Max 4.5mA Max
20.0 - 29.9MHz 4.0mA Max 4.5mA Max 5.0mA Max 5.0mA Max
30.0 - 39.9MHz 4.5mA Max 5.0mA Max 5.5mA Max 5.5mA Max
40.0 - 49.9MHz 5.0mA Max 5.5mA Max 6.0mA Max 6.0mA Max
50.0 - 59.9MHz 5.5mA Max 6.0mA Max 6.5mA Max 7.0mA Max
60.0 - 69.9MHz 6.0mA Max 6.5mA Max 7.5mA Max 8.0mA Max
70.0 to 80.0MHz 6.5mA Max 7.0mA Max 8.5mA Max 9.0mA Max
Symmetry 45/55 %
Output Load 15pF
Rise and Fall Time 5/5nS Max
Output Voltage VOL 10% Vcc Max
VOH 90% Vcc Min
Tristate Option Enable Pin 1 = Hi or Open , Pin 3 active
Disable Pin 1 = Lo , Pin 3 High Z

3

C20_2520

4

ITTI晶振,C20晶振,C20H20-25.000-15-3.0V晶振

注意事项:

粘合剂
请勿使用可能导致32.768K贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致石英晶体非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.

C20 -1

5

ITTI晶振,C20晶振,C20H20-25.000-15-3.0V晶振

 集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动。“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。运用ISO14001环境管理系统进行环境管理,尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善。

 减少污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。
