MERCURYC晶振,有源晶振,HB53晶振,石英振荡器

频率:1~166MHZ

尺寸:5.0*3.2mm

小型SMD有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

MERCURY电子实业有限公司成立于40多年前,1973年成为台湾首家5032晶振频率控制 产品制造商。作为水晶行业的先驱,美科利通过研发许多新型尖端产品,不断满足市场需求。这些高精度产品中的许多都符合非常严格和精确的规格,并且它们也可用于微型表面贴装封装。频率范围从 低KHz到800MHz。

MERCURYC晶振,有源晶振,HB53晶振,石英振荡器,小型SMD有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

有源晶振高频振荡器使用IC与晶片设计匹配技术:贴片晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

2

项目

符号

规格说明

条件

输出频率范围

f0

1~166MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.5V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -10 to +70

请联系我们查看更多资料http://www.seikocrystal.com



频率稳定度

f_tol

J: ±25 × 10-6



L: ±50 × 10-6

T: ±100 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

20180109173140_2357

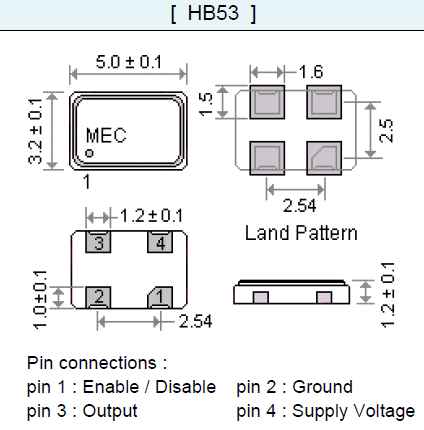

HB53 5032

20180109173154_0485

5032振荡器自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。MERCURYC晶振,有源晶振,HB53晶振,石英振荡器

所有有源振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。

同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的有源晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。20180109173203_7988

玛居礼晶振全体员工都积极地投身环保活动,希望能够在兼顾基频模式振荡器环保性和经济性的同时,实现可持续发展。尤其是在节能、温室效应对策方面,引进节能设备、安装太阳能发电系统、实施墙面绿化等开展了一系列节能活动。此外,还开展了保护生物多样性等活动。玛居礼晶振为区域发展所做的贡献受到了高度评价,连续6年荣获日本环境省颁发的"防止全球变暖活动环境大臣表彰奖",成为获奖次数最多的企业。MERCURYC晶振,有源晶振,HB53晶振,石英振荡器

玛居礼晶振的CSR活动基于以"作为人何谓正确"为判断基准的"玛居礼哲学"。希望通过实践玛居礼哲学,解决CSR课题,并构建与利益相关者相互信赖的关系,实现集团的可持续发展,同时为社会的健全发展做出贡献。玛居礼晶振将“防止全球变暖、节能性”、“资源循环性”、“环保、产品5032贴片晶振安全性”这3个主题视为最重要的课题,在产品开发阶段就明确地设定了相应的环保理念。

玛居礼晶振集团希望销售的所有产品都能为地球环保做贡献,因此致力于开发环境友好型产品。为进行环境友好型产品5032晶体振荡器的设计,玛居礼晶振明确了“环境友好理念”。将对于防止全球变暖、节能、节省资源、削减有害物质做出积极贡献的产品定为“环保商品”,并针对所有产品设定了以环境友好理念为基础的评价基准。通过这些努力,在2015年度,环保商品的比例达到了99%。今后,玛居礼晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力。

20180109173213_5178
