TXC晶振,32.768K有源晶振,ACZ晶振,ACZ-32.768KBE-T晶振

频率:32.768KHZ

尺寸:5.0*3.2mm

5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

TXC晶振,32.768K有源晶振,ACZ晶振,ACZ-32.768KBE-T晶振,有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

音叉表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体振荡器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊盘的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

台湾晶技TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于贴片晶振相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。

2

项目

符号

晶振规格说明(CMOS)

条件

输出频率范围

f0

32.768KHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8~3.3V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -20 to +70

请联系我们查看更多资料http://www.seikocrystal.com

H: -40 to +85


频率稳定度

f_tol

J: ±25× 10-6



L: ±50× 10-6

T: ±100× 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15pF



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

 台产TXC有源进口32.768KHZ晶振型号列表:

Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
ACZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 20mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
ACZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 20mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
ACZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 20mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
台产TXC有源进口32.768KHZ晶振代码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
ACZ-32.768KBE-T TXC CORPORATION ACZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 20mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
ACZ-32.768KBE-T TXC CORPORATION ACZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 20mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
ACZ-32.768KBE-T TXC CORPORATION ACZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 20mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KAAT-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KBAT-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KCAT-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KATF-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KBTF-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KCTF-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
20180109173140_2357

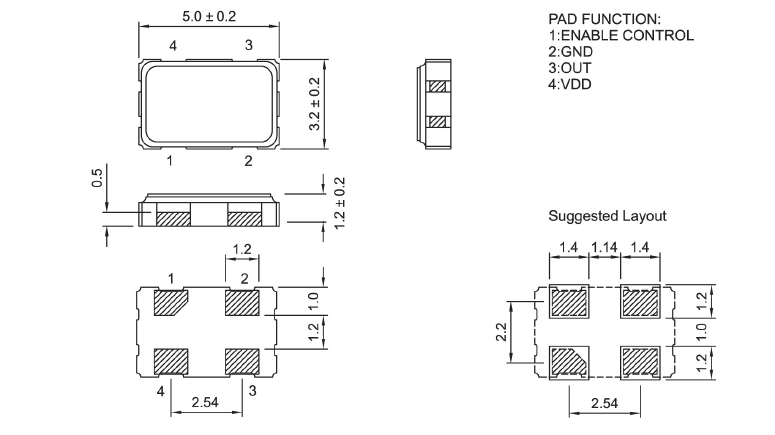

ACZ 5032

20180109173154_0485

耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至石英贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。TXC晶振,32.768K有源晶振,ACZ晶振,ACZ-32.768KBE-T晶振

所有时钟振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。

同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

20180109173203_7988

对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用有源汽车晶振,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.TXC晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.TXC晶振,32.768K有源晶振,ACZ晶振,ACZ-32.768KBE-T晶振

TXC晶技晶振集团将有效率的使用自然资源和能源,以便从源头减少低电源航空电子晶振废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.TXC晶技晶振集团消除事故和环境方面的偶发事件,减少超薄型石英晶体振荡器、普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

20180109173213_5178
