PDI晶振,QPL晶振,插件晶振

频率:25.0MHZ~175.0MHZ

尺寸:22.53*5.08mm

插件石英环保晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

PDI晶振,QPL晶振,插件晶振

 插件晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形石英晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

 美国PDI频率控制元器件,主要致力于石英晶体,滤波器等系列产品规格的销售。频率控制产品:Crystals石英晶体, Filter晶体滤波器, XO晶体振荡器,VCXO压控晶振, TCXO温补晶体振荡器, OCXO恒温晶体振荡器, TC-OCXO温补恒温晶振, XO SMD封装系列, XO引线式封装系列, TCXO SMD封装系列, TCXO引线式封装系列, OCXO恒温晶振, OCXO SMD封装系列, OCXO引线式封装系列, TCVCXO温补压控晶振,石英晶体振荡器等。

 无论什么的要求,我们工程师的职员和销售人员会指引你哪些是正确适合的产品。PDI包涵一大范围的市场详细的能力,能提供任何产品的设计分析。我们会持续介绍新产品和技术的特殊包装和高频率设计。 欢迎与我们工程师及销售人联系。

 PDI晶振所制造的频率控制设备使用在军事,工业,医学,航空电子设备和商业的市场。PDI1989年已经是频率控制设备的主要供货商

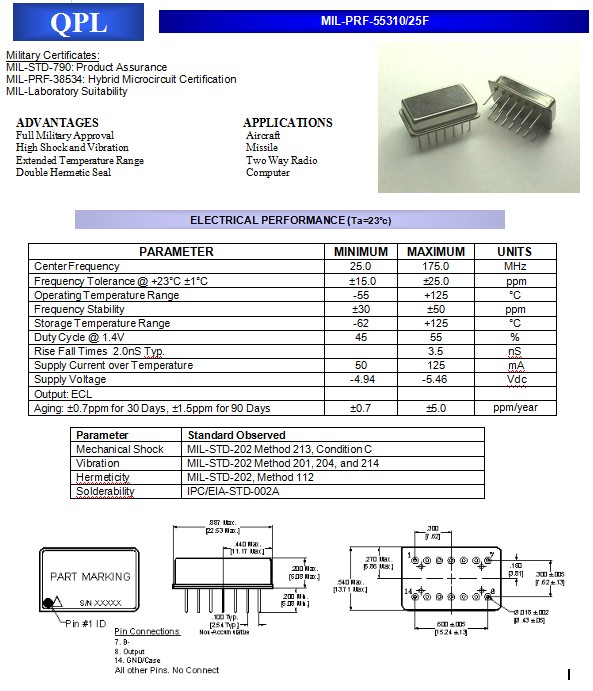

PARAMETER MINIMUM MAXIMUM UNITS
Center Frequency 25 175 MHz
Frequency Tolerance @ +23°C ±1°C  ±15.0 ±25.0  ppm
Operating Temperature Range -55 125 °C
Frequency Stability ±30 ±50 ppm
Storage Temperature Range -62 125 °C
Duty Cycle @ 1.4V 45 55 %
Rise Fall Times  2.0nS Typ. 3.5 nS
Supply Current over Temperature 50 125  mA
Supply Voltage  -4.94 -5.46   Vdc
Output: ECL
Aging: ±0.7ppm for 30 Days, ±1.5ppm for 90 Days ±0.7 ±5.0 ppm/year

3

QPL

4

PDI晶振,QPL晶振,插件晶振

自动安装时的冲击:
  石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英贴片晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
  在焊接陶瓷晶振和SON产品 (陶瓷包装是指贴片晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
  在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

QPL-1

5

PDI晶振,QPL晶振,插件晶振

环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境,遵守国内外的有关环保法规。

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性。

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用。

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会。

5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献。

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染。

6
