EPSON晶振,5032晶振,EG-2121CB晶振
频率：100~700MHZ

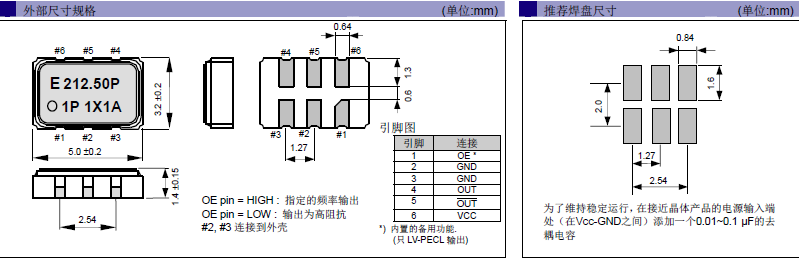

尺寸：5.0×3.2mm
EPSON晶振,5032晶振,EG-2121CB晶振,爱普生株式会社主要从事压电石英晶体系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅.爱普生拓优科梦（Epson — yocom）将进一步究极用精微加工发挥“石英”材料的优越性能的“QMEMS”技术,创造出更小、更高性能或全新功能的元器件.
爱普生晶振公司已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.贴片型声表面滤波器,SAW振荡器,EG-2121CB晶振
| 项目 | 符号 | Differential LV-PECL | LVDS | 条件 | |||
|---|---|---|---|---|---|---|---|
| EG- 2121CB P | EG- 2102CB P | EG- 2121CB L | EG- 2102CB L | ||||
|
输出 频率范围 |
f0 | 100MHz to 700MHz | 请联系我们以便获取其它可用频率的相关信息。http://www.seikocrystal.com | ||||
| 电源电压 | VCC | 2.5V ±0.125V | 3.3V ±0.33V | 2.5V ±0.125V | 3.3V ±0.33V | ||
| 储存温度 | T_stg | -55°C to +125°C | 裸存 | ||||
| 工作温度 *1 | T_use |
P:0°C to +70°C, R:-5°C to +85°C, S:-20°C to +70°C |
|||||
|
频率稳 定度 *1 |
f_tol | G: ± 50 × 10-6 ,H: ±100 × 10-6 | |||||
| 功耗 | ICC | 60mA Max. | 30mA Max. |
OE=VCC, L_ECL=50Ω or L_LVDS=100Ω |
|||
|
输出 禁用电流 |
I_dis | 2mA Max. | 15mA Max. | OE=GND | |||
| 占空比 | SYM | 45% to 55% | 在输出交叉点 | ||||
|
输出电压 (Differential LV-PECL) |
VOH | 1.55V Typ. | 2.35V Typ. | - | DC 特征 | ||
| VCC-1.025V to VCC-0.88V | - | ||||||
| VOL | 0.80V Typ. | 1.60V Typ. | - | ||||
| VCC-1.81V to VCC-1.62V | - | ||||||
| 输出电压(LVDS) | VOD | - |
350mV Typ, 247mV to 454mV |
VOD1, VOD2 | DC 特征 | ||
| dVOD | - | 50mV Max. |
dVOD = | VOD1-VOD2 | |
||||
| VOS | - |
1.25V Typ, 1.125V to 1.375V |
VOS1, VOS2 | ||||
| dVOS | - | 150 mV Max. |
dVOS = | VOS1-VOS2 | |
||||
|
输出 负载条件 (ECL) / (LVDS) |
L_ECL | 50Ω | - | 终止于 VCC-2.0V | |||
| L_LVDS | - | 100Ω | 连接到 OUT 与 OUT 之间 | ||||
| 输入电压 | VIH | 70% VCC Min. | OE 终端 | ||||
| VIL | 30% VCC Max. | ||||||
|
上升/ 下降时间 |
tr / tf | 400ps Max. |
20% to 80% of (VOH-VOL). 20% to 80% Differential 输出 峰-峰 电压 |
||||
|
振荡启动 时间 |
t_str | 10ms Max. | 在电源电压最低时，所需时间为0秒 | ||||
| 相位抖动 | tPJ | 0.23ps Max. | 0.27ps Max. |
100MHz ≤f0 < 200MHz |
抵消频率: 12kHz~20MHz |
||
| 0.21ps Max. | 0.23ps Max. |
200MHz ≤f0 < 300MHz |
|||||
| 0.18ps Max. | 0.19ps Max. |
300MHz ≤f0 < 400MHz |
|||||
| 0.16ps Max. | 0.16ps Max. |
400MHz ≤f0 < 500MHz |
|||||
| 0.14ps Max. | 0.14ps Max. |
500MHz ≤f0 < 600MHz |
|||||
| 0.10ps Max. | 0.10ps Max. |
600MHz ≤f0 ≤ 700MHz |
|||||
| 频率老化 *2 | f_aging | ± 10 × 10-6 / year Max. | +25°C,第一年,VCC=2.5V,3.3V | ||||
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于晶体的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然爱普生时钟模块晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
贴片晶振支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使 用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化，请在没有直射阳光，不发生结露的场所保管。贴片型声表面滤波器,SAW振荡器,EG-2121CB晶振
爱普生株式会社5032晶振通过追求以QMEMS 技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低 环境负荷作为一种顾客价值提供给顾客。
创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动。
EPSON石英晶体振荡器尽可能的采用无害的原材料和生产技术，避免有害物质的产生，比如消耗臭氧层物质、温室气体及其它污染物。集团公司同时将致力于这些物质的收集和回收，最小化有害原料的使用。贴片型声表面滤波器,SAW振荡器,EG-2121CB晶振
建立目标指标、监测程序，利用最好的管理手段，应用节约成本的技术，持续改进我们的环境表现。我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化。
