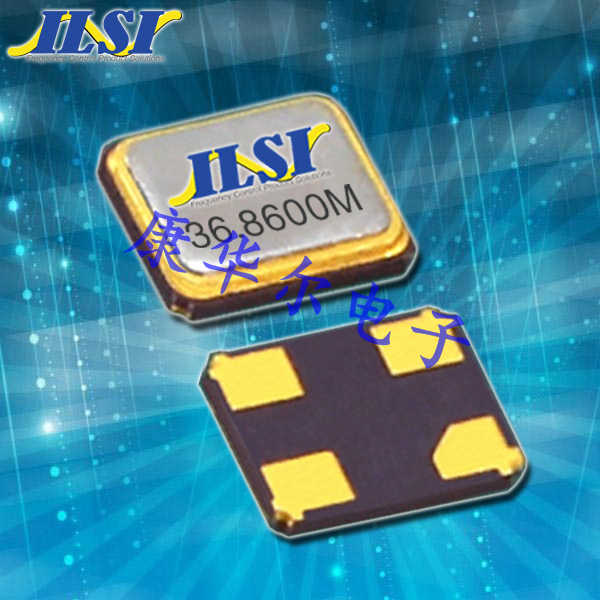

ILSI晶振,贴片石英晶振,IXA12晶体

频率:16.000MHz~54.000MHz

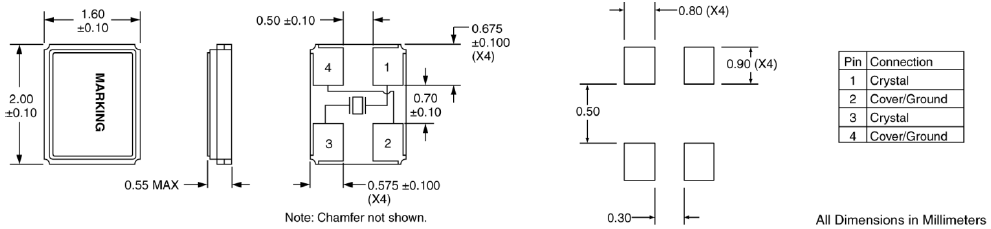

尺寸:2.0*1.6*0.55mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

ILSI晶振,贴片石英晶振,IXA12晶体,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

ILSI America成立于1987年,其使命是成为世界级的ILSI晶振供应商.频率控制产品.通过有机增长和战略收购,美国ILSI 现在是广泛设计,制造和供应的全球领导者,涵盖四个品牌的组件:ILSI,MMD,Ecliptek和Oscilent.美国ILSI满足广泛的要求,满足OEM和CEM的严格标准.通过以下产品在许多垂直市场的客户:压电石英晶体,晶体振荡器,MEMS振荡器,TCXO,VCXO,OCXO,声表面滤波器和谐振器.

石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英SMD晶振的年老化特性.

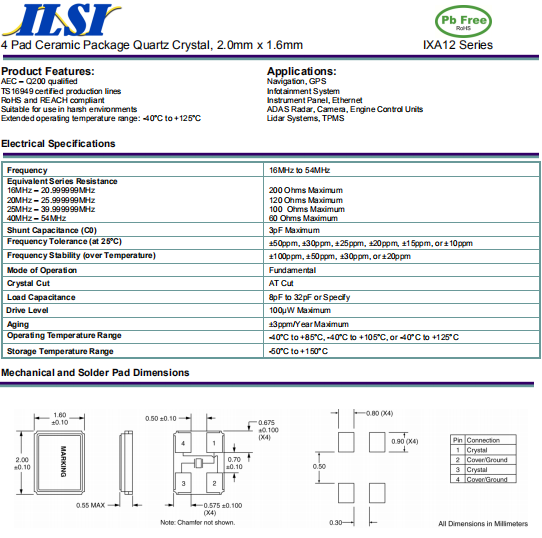

ILSI晶振

单位

IXA12晶振

石英晶振基本条件

标准频率

f_nom

16.00MHz~54.00MHz

标准频率

储存温度

T_stg

-50℃~+150℃

裸存

工作温度

T_use

-40℃~+85℃

-40℃~+105℃

-40℃~+125℃

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

±10ppm

±15ppm

±20ppm

±25ppm

±30ppm

±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.seikocrystal.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

8pF~32pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

IXA12_A 2016

4

热影响

重复的温度巨大变化可能会降低受损害的耐高温晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

陶瓷包装产品

(1)在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

(2)陶瓷封装产品

在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

(3)柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当石英水晶振动子产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.

激励功率

在晶体单元上施加过多驱动力,会导致石英2016晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

5

通过开展节能活动和减少二氧化碳排放防止全球变暖.避免采购或使用直接或间接资助或受刚果民主共和国或邻近国家武装组织的矿产.遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求

美国ILSI晶振将:通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.

根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.

ILSI晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

对我们的进口晶振产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

IXA12

6
