NDK晶振,贴片晶振,NX5032GA晶振

频率：8~55MHz

尺寸：5.0×3.2mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27838351

NDK晶振,贴片晶振,NX5032GA晶振，日本电波工业株式会社作为晶体元器件的专业生产厂家，以“通过对客户的服务，为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立。现在我们作为提供电子业必不可少的，在丰富用途被广泛使用的晶体元器件产品以及应用水晶技术的传感器等新的高附加价值产品的频率综合生产厂家，正以企业的继续成长为目标而努力.

小型石英贴片晶振主要采用了，先进的晶片的抛光工艺技术，是晶体行业中石英晶片研磨技术中表面处理的最高技术，最终使晶片表面更光洁，平行度及平面度更好，大大的降低谐振电阻，使精度得到了很大的提升。改变了传统的生产工艺，使产品在各项参数得到了很大的改良。,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。进口石英晶振,5032两脚贴片晶振,NX5032GA晶振

型名	NX5032GA
额定频率范围 (MHz)	8 to 10.499	10.5 to 49.999	8 to 10.499	10.5 to 49.999	50 to 55

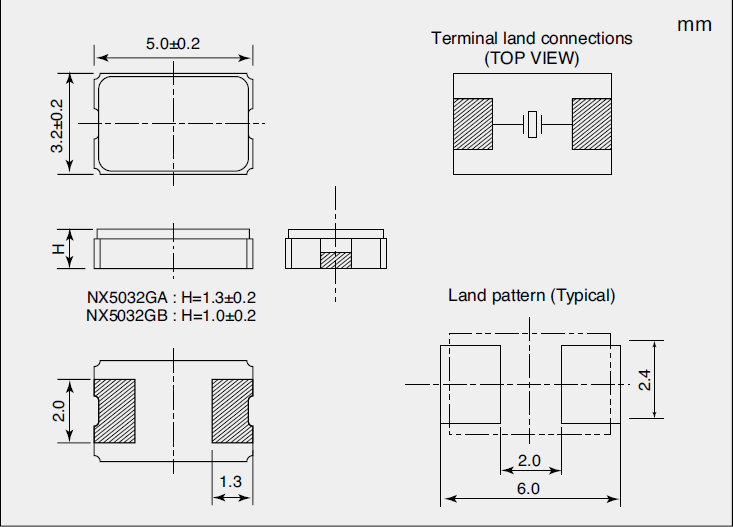

尺寸大小 (L×W×H : mm)	5.0×3.2×1.3
泛波次数	基波
频率偏差 (25±3℃)	±30×10^-6		±20×10^-6
频率温度特性 (以25℃为基准)	±50×10^-6		±30×10^-6
工作温度范围 (℃) (*1)	-40 to +85		-10 to +70
储存温度范围 (℃)	-40 to +125		-40 to +85
等效串联电阻 (额定频率:以上～未满)	Max. 300Ω (8 to 9.5MHz) Max. 150Ω (9.5 to 10MHz) Max. 120Ω (10 to 20MHz) Max. 70Ω (20 to 30MHz) Max. 50Ω (30 to 49.99MHz)		Max. 300Ω (8 to 9.5MHz) Max. 100Ω (9.5 to 15MHz) Max. 50Ω (15 to 55MHz)
驱动功率	50µW (Max. 500µW)
负载电容 (pF)	8
规格料号	STD-CSK-7	STD-CSK-8	STD-CSK-3	STD-CSK-4	STD-CKW-3

进口石英晶振,5032两脚贴片晶振,NX5032GA晶振

设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。进口石英晶振,5032两脚贴片晶振,NX5032GA晶振

通过适当控制环境影响的物质，减少能源的使用，以达到节约能源和节约资源的目的。有效利用资源，防止生产贴片晶振带来的环境污染，减少和妥善处理废物，包括再利用和再循环。通过开展节能活动和减少二氧化碳排放防止全球变暖。

NDK集团将有效率的使用自然资源和能源，以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故，保护公众健康的同时，努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动，提高公众对普遍的环境、健康和安全问题的注意。

过去NDK晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。

NDK晶振集团将：不论何时何地尽可能的进行石英晶体生产源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。

对我们的产品进行检验，同时告知我们的员工顾客以及公众，如何安全的使用，如何使用5032晶振对环境影响较小，帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。

公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。进口石英晶振,5032两脚贴片晶振,NX5032GA晶振
