Raltron晶振,进口贴片晶振,R2016晶体

频率:20.000MHz~80.000MHz

尺寸:2.0*1.6*0.5mmm

2016mm体积贴片晶振适用于工业电子领域的表面石英贴片晶振,本产品已被确定的高信赖性最适合用于工业电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求.


订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

Raltron晶振,进口贴片晶振,R2016晶体,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

Raltron拉隆晶振通过全球独立销售网络为全球客户提供支持代表以及亚洲的几个附属办事处,战略地位于主要客户附近和市场.该公司的Raltron晶振产品由几家大型全球经销商分销目录房屋以及区域经销商处理具体的市场.谐振器,时钟振荡器和滤波器以及天线在位于的几个设施中生产中国. 该公司正从香港物流枢纽运送全球产品.

石英晶振高精度晶片的抛光技术:SMD晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

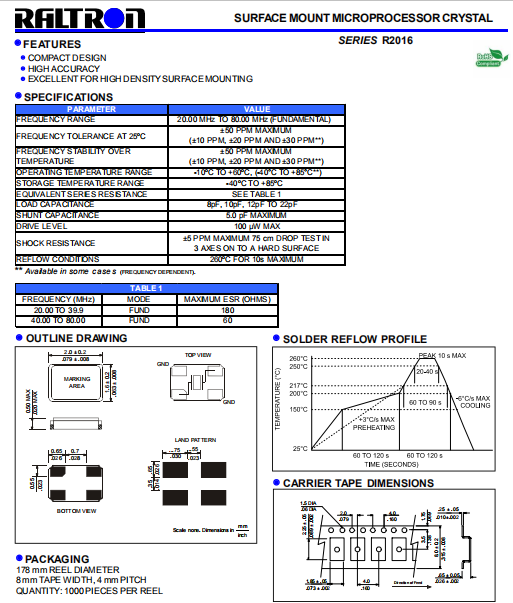

Raltron晶振

单位

R2016晶振

石英晶振基本条件

标准频率

f_nom

20.00MHz~80.00MHz

标准频率

储存温度

T_stg

-40℃~+85℃

裸存

工作温度

T_use

-10℃~+60℃

-40℃~+85℃

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

±10ppm

±20ppm

±30ppm

±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.seikocrystal.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

8pF

10pF

12pF~22pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

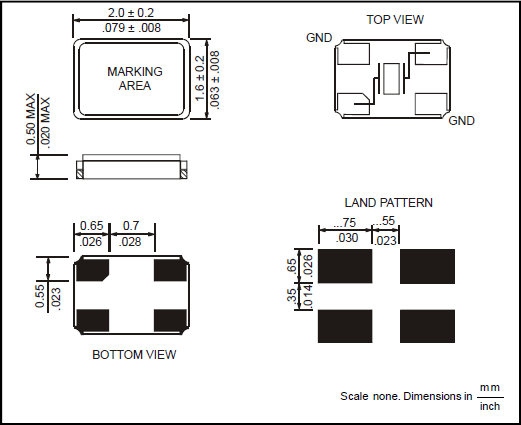

R2016 2016

4

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.

(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

存储事项

在更高或更低温度或高湿度环境下长时间保存耐高温晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶体谐振器产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).

激励功率

在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

粘合剂

请勿使用可能导致2016晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

5

RALTRON晶振集团在“制造、使用、有效利用、再利用”这样一个高品质晶振产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.

美国RALTRON晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到'降低职业灾害发生,确保工作场所安全,实施员工健康管理'一直是RALTRON晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.

RALTRON晶振集团运用ISO14001环境管理系统进行环境管理,尽最大可能减小环保晶振产品业务活动对环境造成的负担,并通过业务发展推进环境改善. RALTRON晶振集团建立一种可测量的发展和改进的目标指标,定期进行内审和管理评审.在现有的或新生的各种活动中不断监测和改进环境绩效.通过对生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变,努力提高环境管理中资本的效力.

RALTRON晶振公司集团作为“地球内企业”,在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”.为取得社会的信任,为推动环境负荷最小化,RALTRON晶振集团还开展了各种各样的进口晶振产品生产宣传推广活动.

R2016

6
