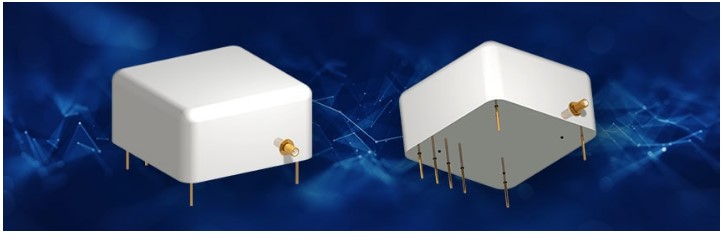

Suntsu升级的GPS专业振荡器SGO12S-10.000M
使用Suntsu升级的GPS专业振荡器SGO12S系列保持精确计时
Suntsu松图晶振发布了第一个版本的GPS纪律振荡器(GPSDO),SGO10S。现在,我们很高兴地说,我们正在开发一个新的GPSDO来帮助您构建更好的产品。GPSDO也称为GPS时钟,由高稳定性石英晶体振荡器和GPS接收器组成。这些设备的工作原理是根据GPS接收器或GNSS卫星信号,通过跟踪环路控制或操纵振荡器的输出。
GPS接收器和振荡器的结合使设备具有短期和长期稳定性,使其成为最精确和最可靠的时间源之一。因此,GPS时钟被用于各种网络和卫星系统。它们擅长的其他应用包括用作协调世界时(UTC)的基础、与无线基站同步、PNT(如无源雷达)、关键基础设施以及Cube和LEO卫星通信。在努力提升电气性能和缩小封装尺寸以满足市场需求后,Suntsu自豪地宣布我们产品线的下一代GPS规范OCXO恒温晶振系列SGO12S。由于我们在没有GPS锁定的情况下改善了工作温度范围内的相位噪声性能和频率稳定性,因此升级后的GPSDO可用于军事通信设备。
SGO12S产品规格
|
包装尺寸
|
50mmx 50mm
|
频率
|
10MHz
|
频率稳定性与工作温度的关系
(不带GPS锁定)
|
-20 ~ 60°C时为0.1ppb
|
在-20 ~ 70°C范围内为5.0ppb
|
-40 ~ 80°C时为15.0ppb
|
频率准确度
|
1ppt
|
脉冲宽度
|
1PPS基准电压输入和输出
|
保持24小时
|
1.5秒
|
电源电压
|
12.0V
|
其他功能
|
正弦波输出
|
超低相位噪声
|
Suntsu晶振的SGO12S包括一个内置GNSS接收器,1PPS输出,兼容GPS/QZSS L1 C/A、GLONASS L10F、北斗B1 SBAS L1、WAAS、EGNOS、MSAS、GAGAN和伽利略应用。该振荡器还通过SMA连接器连接到外部天线,如果GNSS信号失败,该连接器可以在24小时内保持1PPS信号,保持时间为1.5 s。需要注意的是,可靠的OCXO是必要的,以确保即使信号丢失,也能保持准确的时序。
产品特点:
1PPS和10MHz输出
GPS/QZSS L1 C/A、GLONASS L10F、北斗B1 SBAS L1
C/A:WAAS、EGNOS、MSAS、GAGAN Galileo E1B/C
频带:L1(1575.42MHz)
跟踪代码:C/A代码
跟踪能力:多达24颗卫星
应用程序:4G/5G/LTE,时钟源,基站,测试设备,军事通信设备
Suntsu升级的GPS专业振荡器SGO12S-10.000M
恒温晶体振荡器——OCXO的
Suntsu OCXO的有通孔包装,有多种尺寸可供选择。我们提供许多不同的电压和逻辑选项,并可提供800ppt稳定性的器件。从下面列出的数据表中选择一个标准零件号,或者联系我们的销售团队请求您想要的任何定制参数,我们将根据您的特定需求进行设计。
恒温晶体振荡器使用温控室将振荡器内部的石英晶体保持在恒定温度,以防止由于外部温度变化而导致的频率变化。OCXO通常用于控制无线电发射机、蜂窝基站、军事通信设备的频率,以及需要晶体提供最高频率稳定性的测量应用。

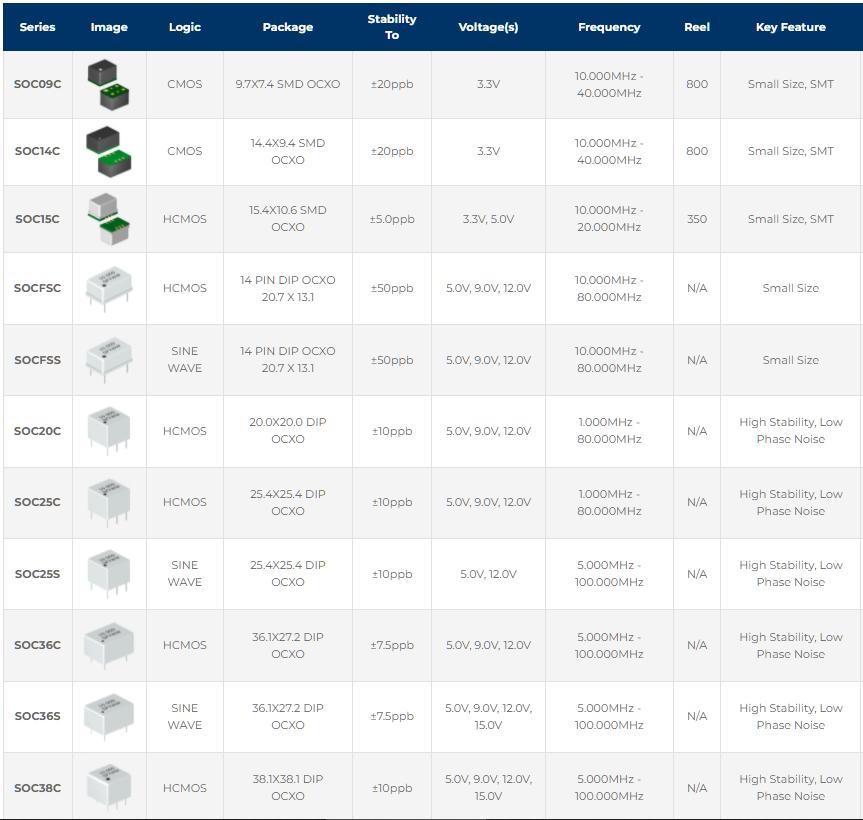

OCXO相关产品:
Series
|
|
Logic
|
Package
|
Stability To
|
Voltage(s)
|
Frequency
|
Reel
|
Key Feature
|
SOC09C
|
|
CMOS
|
9.7X7.4 SMD OCXO
|
±20ppb
|
3.3V
|
10.000MHz - 40.000MHz
|
800
|
Small Size, SMT
|
SOC14C
|
|
CMOS
|
14.4X9.4 SMD OCXO
|
±20ppb
|
3.3V
|
10.000MHz - 40.000MHz
|
800
|
Small Size, SMT
|
SOC15C
|
|
HCMOS
|
15.4X10.6 SMD OCXO
|
±5.0ppb
|
3.3V, 5.0V
|
10.000MHz - 20.000MHz
|
350
|
Small Size, SMT
|
SOCFSC
|
|
HCMOS
|
14 PIN DIP OCXO 20.7 X 13.1
|
±50ppb
|
5.0V, 9.0V, 12.0V
|
10.000MHz - 80.000MHz
|
N/A
|
Small Size
|
SOCFSS
|
|
SINE WAVE
|
14 PIN DIP OCXO 20.7 X 13.1
|
±50ppb
|
5.0V, 9.0V, 12.0V
|
10.000MHz - 80.000MHz
|
N/A
|
Small Size
|
SOC20C
|
|
HCMOS
|
20.0X20.0 DIP OCXO
|
±10ppb
|
5.0V, 9.0V, 12.0V
|
1.000MHz - 80.000MHz
|
N/A
|
High Stability, Low Phase Noise
|
SOC25C
|
|
HCMOS
|
25.4X25.4 DIP OCXO
|
±10ppb
|
5.0V, 9.0V, 12.0V
|
1.000MHz - 80.000MHz
|
N/A
|
High Stability, Low Phase Noise
|
SOC25S
|
|
SINE WAVE
|
25.4X25.4 DIP OCXO
|
±10ppb
|
5.0V, 12.0V
|
5.000MHz - 100.000MHz
|
N/A
|
High Stability, Low Phase Noise
|
SOC36C
|
|
HCMOS
|
36.1X27.2 DIP OCXO
|
±7.5ppb
|
5.0V, 9.0V, 12.0V
|
5.000MHz - 100.000MHz
|
N/A
|
High Stability, Low Phase Noise
|
SOC36S
|
|
SINE WAVE
|
36.1X27.2 DIP OCXO
|
±7.5ppb
|
5.0V, 9.0V, 12.0V, 15.0V
|
5.000MHz - 100.000MHz
|
N/A
|
High Stability, Low Phase Noise
|
SOC38C
|
|
HCMOS
|
38.1X38.1 DIP OCXO
|
±10ppb
|
5.0V, 9.0V, 12.0V, 15.0V
|
5.000MHz - 100.000MHz
|
N/A
|
High Stability, Low Phase Noise
|
SOC38S
|
|
SINE WAVE
|
38.1X38.1 DIP OCXO
|
±10ppb
|
5.0V, 9.0V, 12.0V, 15.0V
|
5.000MHz - 100.000MHz
|
N/A
|
High Stability, Low Phase Noise
|
SOC50C
|
|
HCMOS
|
50.0X50.0 DIP OCXO
|
±5.0ppb
|
5.0V, 9.0V, 12.0V
|
5.000MHz - 100.000MHz
|
N/A
|
High Stability, Low Phase Noise
|
SOC50S
|
|
SINE WAVE
|
50.0X50.0 DIP OCXO
|
±5.0ppb
|
5.0V, 9.0V, 12.0V
|
5.000MHz - 100.000MHz
|
N/A
|
High Stability, Low Phase Noise
|
OCXO代表“恒温晶体振荡器。“也称为晶体炉,这种类型的晶体振荡器具有更高的频率稳定性,被认为是其频率信号精度的顶级表现者。恒温晶体振荡器依靠高于正常水平的热量来稳定和保持一致的温度。这些单元包含一个内置加热器,这就是为什么它们比简单的晶体单元大得多。一些最重要的通信技术,如无线电发射机、手机发射塔、军事通信信号和其他无线电设备,都依赖于OCXO提供的精密级频率稳定性。
OCXO振荡器通过运行温控室来保持温度稳定。该装置使石英晶体保持恒温,以避免频率发生任何变化。考虑到石英晶体升温需要隔热和加热器,OCXO在物理上比其他晶体单元更大。隔热层起到了保护OCXO晶振免受环境温度波动影响的作用,这也是这款高档腕表因其精准计时而备受赞誉的原因。
OCXO在老化过程中经历的频率漂移最小,这保持了振荡器的完整性。这些振荡器可以根据晶体切割的角度精确定制所需的频率水平。此外,OCXO加热后不需要过多的能量来维持相同的频率。
OCXO在老化过程中经历的频率漂移最小,这保持了振荡器的完整性。这些振荡器可以根据晶体切割的角度精确定制所需的频率水平。此外,OCXO加热后不需要过多的能量来维持相同的频率。
频率准确度
当谈到振荡器的频率精度时,OCXO是可靠的选择,因为它能够在晶体达到工作温度时避免温度波动。OCXO高于正常的工作温度提供了频率稳定性,即使在不利的温度条件下也能长时间保持精确的水平。
总性能
毫无疑问,OCXO是电子和通信技术的最佳解决方案,这些技术依赖精确稳定的频率信号才能正常工作。高品质OCXOs提供稳定的频率并长时间保持温度,而不需要过多的功耗。
功率消耗
操作自动OCXO时最大的功耗来源是将其加热到工作温度所需的能量。幸运的是,OCXO石英晶体振荡器在一段时间后稳定下来,并恢复典型的功耗。提供高效OCXO选项,即使在环境温度变化的情况下也能实现最低的功耗和最高的性能质量。
保持较高频率的时钟通常用于同步OCXOs。如果OCXO和时钟在任何时候解锁或不同步,OCXO将恢复其内部控制,以在所谓的保持期间保持稳定。因此,OCXO钟的计时输出始终如一,没有中断。
确保晶体频率精度和稳定性的最关键因素是精确切割。为了最大限度地发挥OCXO的性能,定期重新校准OCXO将延长其寿命。此外,OCXO的缓冲电路和组件应体现对细节的关注,以便OCXO的组件有利于其稳定的工作温度。
OCXOs的典型烤箱温度范围在75到80摄氏度之间。在某些工业环境中,更高的温度范围可能是优选的,这将取决于OCXO的具体应用。
