石英晶体的疵病

返回列表 来源:精工富士 查看手机网址
扫一扫!石英晶体的疵病扫一扫!
浏览:- 发布日期:2018-01-31 16:16:35【
分享到:

石英晶体无论是天然的还是人造的,都不同程度地存在一些疵病(缺陷)。它们不仅是由于在晶体生长过程中受到种种条件的影响而产生,就是在已形成的晶体中和生长完成后,外界条件的变化(主要是温度)产生的缺陷。这些缺陷会影响其可用程度和石英晶体元件的性能,以下简要介绍几种常见的缺陷。

双晶

双晶是指两个以上的同种晶体,按一定规律相互连生在一起即在同块晶体中,同时存在两个方位不同的左旋部分(或右旋部分)。其中一部分绕Z轴转180°后方与另一部分连生在一起,这两部分的z轴彼此平行,所以两部分的光学性能相同,而电轴两部分相差180°,故它们的极性相反(见图1.4.1)。

光双晶是异旋晶体的连生,即在一块晶体中,同时存在左旋和右旋两个部分,它们连生在一起,左旋和右旋的光轴彼此平行,但旋光性相反,此外电轴极性也相反(见图1.4.2)。

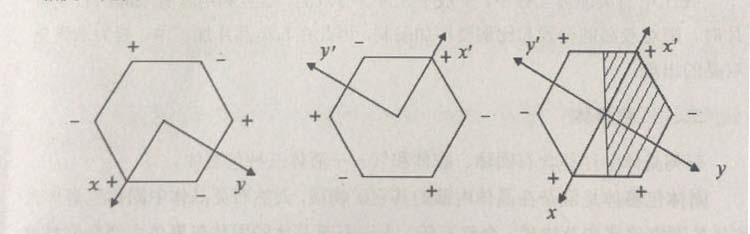

(a)左旋石英晶体的极性;(b)绕光轴转180°°后左旋石英晶体的极性C)电双晶的极性;

1.4.1电双晶极性示意图

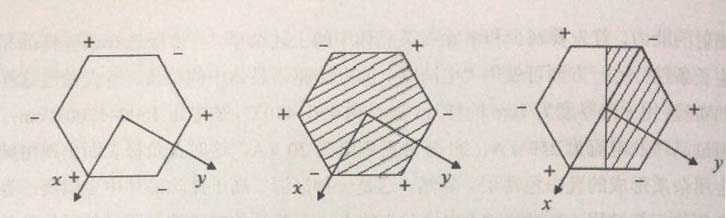

(a)左旋石英晶体的极性;(b)右旋石英晶体的极性;(c)光双晶的极性;

1.4.2光双晶极性示意图

电双晶又称道芬双晶;光双晶又称巴西双晶。双晶的边界可用氢氟酸腐蚀显示出来(见图1.4.3)。

双晶多出现在天然石英晶体中,但在石英晶片加工中也会诱发出双晶。例如:石英晶片加热温度超过573℃,或虽然不超过573°C,但石英片内部温度梯度太大,都可能产生电双晶;又如:晶片研磨时,由于机械应力的作用,可能产生微小的道芬双晶。

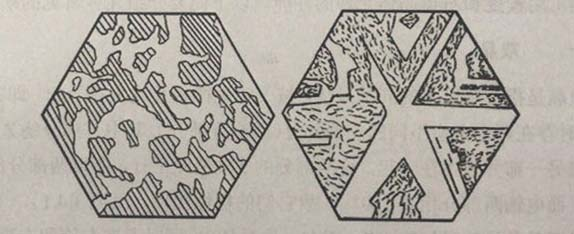

(a)电双晶腐蚀图像(b)光双晶腐蚀图像

图1.4.3电双晶、光双晶在z平面上的腐蚀图像

压电石英晶体元件中,一般不允许含有双晶,若要利用含有双晶的石英晶片时,则对双晶的位置和比例要严加限制,因此在石英晶片加工中,要力求避免双晶的出现

二、包裹体

石英晶体中往往含有固体、胶体和气—一液体三种包裹体。

固体包裹体是混杂在晶体内部的其它矿物质,天然石英晶体中固体包裹体大部分是围岩碎屑和黄铁矿、金红石等。人造石英晶体的固体包裹体主要是硅酸铁钠( NaFesi2O6.2H2O),它是由高压釜内壁被腐蚀脱落的亚铁离子和其它离子,与NaOH或Na2CO3溶液和SiO2等产生化学反应而形成的。

胶体包裹体是含钾(K)、钠(Na)硅酸盐胶体所组成。它是由于石英晶体生长过程中,温度发生波动时溶液中的二氧化碳达到超饱和状态,来不及结晶而形成胶体包裹体。

气一液包裹体中的液体主要是水溶液、碳酸和其它混合液,气体是二氧化碳及挥发性化合物等,气一液包裹体多集中在晶体底部包裹体是石英晶体的一种主要缺陷,实验表明,如果晶片中含有大的针状包裹体时,对石英晶体元件的电性能影响很大。

石英晶体的包裹体可用显微镜观察法或油槽观察法等进行检查

三、蓝针

石英晶体谐振器中蓝色针状的缺陷称为蓝针。

蓝针形成的原因很多,有人认为蓝针内部包含有铁、锰、铜、锌等金属氧化物,在这些氧化物外部还有密集的小气泡或小水珠,当光线通过它们时,除蓝色光线外,其它光都被吸收掉,因此在晶体内部呈现蓝色针状缺陷。还有人研究发现,存在蓝针的地方有很细的裂缝,它与晶体原有宏观裂隙平行生长,说明蓝针是属于晶体内部机械破坏的结果。

对一般应用的压电石英晶片可以存在蓝针,但用于制造稳定度高的和频率比较高的石英晶体元件时,不允许其石英晶片有蓝针存在。

四、其它疵病

在一些晶体中,可隐隐看出数个晶体的影子,这叫幻影或称魔幻。它是由于晶体生长中断了一段时间,后来又在晶面上继续结晶而形成的。幻影破坏了晶体格架的完整性,影响晶体的弹性,属晶体内部深处的缺陷。

裂隙是存在于晶体内部的小裂缝。它的形成可能是由于生长区中二氧化硅供应不足,杂质分布不均匀,籽晶不完善,机械应力和温度变化不均匀等缘故节瘤是由许多小晶块构成的镶嵌结构,其形状像是很小的晶体镶嵌到大晶体的表面。这种镶嵌结构是受温度、压力、溶液饱和程度和混合物数量等生长条件影响而形成。

晶体内部某处有集中的许多微小气泡和小裂隙,呈现白色如棉花状,这种缺陷俗称为棉。
