KDS晶振,贴片晶振,DSB221SCB晶振

频率:9.6~52MHz

尺寸:2.5×2.0mm

小尺寸的TCXO温补晶振内部晶片焊接模式采用了,高精密点胶技术,晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内,确保TCXO晶体产品精度,稳定性能良好发挥功能。
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

KDS晶振,贴片晶振,DSB221SCB晶振,日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.贴片型温补晶振,2520贴片晶振,DSB221SCB晶振

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等晶体器件对全球环境友好。

2

型号

DSB221SCB晶振(TCXO)

输出频率范围

9.6~52MHz

标准频率

13/19.2/20/26/38.4/40/52MHz

电源电压范围

+1.7~+3.5V

电源电压(Vcc

+1.8V/ +2.6V/ +2.8V/ +3.0V/ +3.3V

消耗电流

+1.5mA max.f26MHz

待机时电流

-

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6 max.After 2 reflows

温度特性

±0.5×10-6,±2.5×10-6 max./-30~+85
±0.5×10-6,±2.5×10-6 max./-40
~+85Option

电源电压特性

±0.2×10-6 max.VCC ±5%

负载变化特性

±0.2×10-6 max.10kΩ//10pF±10%

长期变化

±1.0×10-6 max./year

频率控制

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.

3

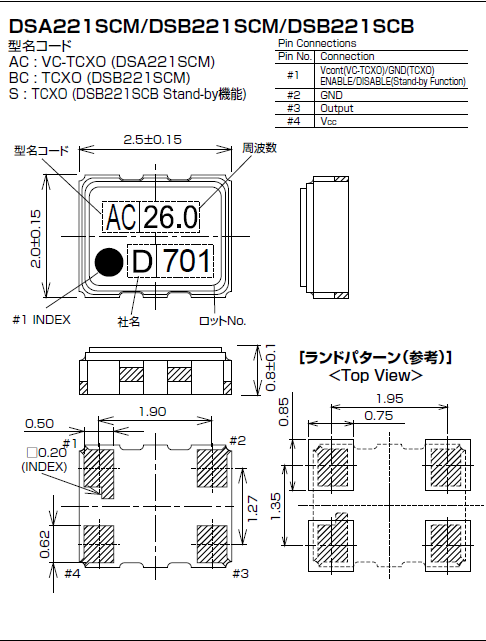

DSB221SCB SCM (TCXO)

4

抗冲击

晶体产品可能会在某些条件下受到损坏。例如32.768K晶振从桌上跌落或在贴装过程中受到冲击。如果进口晶振已受过冲击请勿使用。

辐射

暴露于辐射环境会导致产品性能受到损害,因此应避免照射。

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解进口贴片晶振或包装材料的环境下使用或储藏这些产品。贴片型温补晶振,2520贴片晶振,DSB221SCB晶振

粘合剂

请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)

卤化合物

请勿在卤素气体环境下使用高精度晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

静电

过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

5

日本大真空株式会社KDS晶振将:

1.通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的。有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。

2.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。

3.KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。

4.致力于环境保护,包括预防污染。在石英晶振产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务。在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用。

5.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统。

6.KDS晶振,2520晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。贴片型温补晶振,2520贴片晶振,DSB221SCB晶振
