Vectron晶振,OCXO晶振,MD-403晶振

频率:10~40MHz

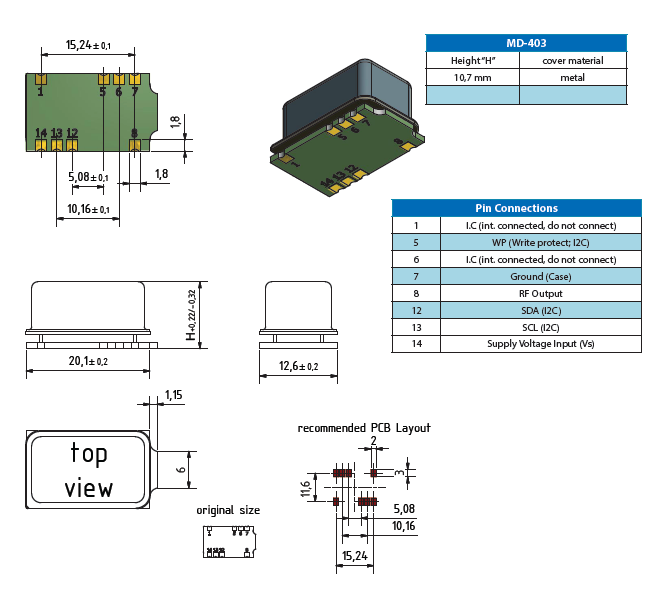

尺寸:20.1x12.6mm

恒温晶体振荡器简称恒温晶振,英文简称为OCXO(Oven Controlled Crystal Oscillator),是利用恒温槽使晶体振荡器中石英晶体谐振器的温度保持恒定,将由周围温度变化引起的振荡器输出频率变化量削减到最小的晶体振荡器。恒温晶体振荡器(OCXO)作为硬件系统的核心部件广泛运用于对频率源有较高温度稳定性、低老化性、低噪声性等频率稳定性要求的领域,如通讯、航空、航天、军事、移动通信(3G/4G)领域的数字程控交换机、终端机、网络同步、雷达、导航、电子对抗等关键设备中
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Vectron晶振,OCXO晶振,MD-403晶振Vectron晶振公司总部设在哈德逊,在北美、欧洲和亚洲设有操作设施和销售办事处,在水晶振荡器和滤镜设计方面都以其技术能力而闻名.公司提供的创新和能力反映了高频率、低成本设计和小型化的趋势,以及更先进的综合解决方案VectronVectron国际晶振集团是频率控制、传感器和混合产品解决方案的首选技术合作伙伴.我们帮助客户“创新、改进和发展”他们的业务。

恒温晶体振荡器简称恒温晶振,英文简称为OCXO(Oven Controlled Crystal Oscillator),是利用恒温槽使晶体振荡器中石英晶体谐振器的温度保持恒定,将由周围温度变化引起的振荡器输出频率变化量削减到最小的晶体振荡器。恒温晶体振荡器,有源晶体振荡器,MD-403晶振

项目

符号

MD-403晶振规格说明

条件

输出频率范围

f0

10~40MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

3.3 V

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.seikocrystal.com

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

恒温晶体振荡器,有源晶体振荡器,MD-403晶振

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英水晶振动子产品进行试验所得的结果,因此请根据实际使用状态进行确认。

由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。

若要进行超声波清洗,必须事先根据实际使用状态进行确认。

撞击

虽然进口晶振产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。

装载

<SMD产品>

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使 用。

<引线类型产品>

当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化。恒温晶体振荡器,有源晶体振荡器,MD-403晶振

维管晶振环保方针:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.

4为构建循环型社会做出贡献,致力于减少温补晶振,石英晶体振荡器, 压电石英晶体元器件、压电石英晶体、有源晶体、石英晶振,贴片晶振材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会.

5.推进环保型业务,充分发挥综合实力,推进恒温晶振,贴片晶振环保型业务,为减轻社会的环境负荷做出贡献.

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.恒温晶体振荡器,有源晶体振荡器,MD-403晶振
