NDK晶振,贴片晶振,NZ2520SD晶振

频率：1.5-80.0MHZ

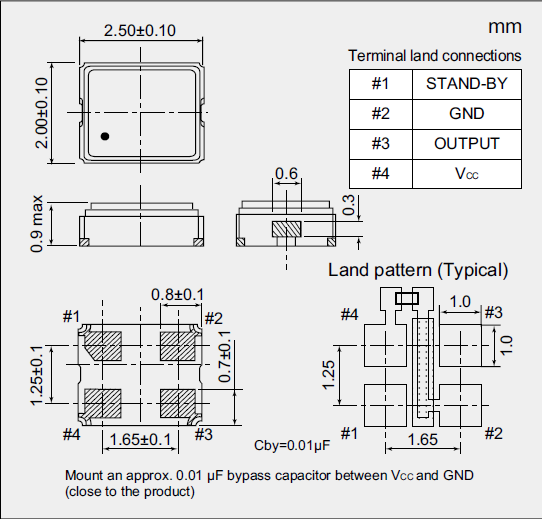

尺寸：2.5*2.0mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27838351

NDK晶振,有源晶振,NZ2520SD晶振，贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。NDK晶振,贴片晶振,NZ2520SD晶振

项目	符号	规格说明	条件
输出频率范围	f₀	1.5-80MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.seikocrystal.com/
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

SMD晶振,2520晶振,NZ2520SD晶振

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。SMD晶振,2520晶振,NZ2520SD晶振

每个封装类型的注意事项

(1)陶瓷包装晶振与SON产品

在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。SMD晶振,2520晶振,NZ2520SD晶振

(2)陶瓷包装石英晶振

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

（3）柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。NDK晶振,贴片晶振,NZ2520SD晶振

日本电波工业株式NDK晶振所说的LCA指的是“生命周期评估”，它包括评估产品的寿命。在这里，产品的生命不仅仅是产品本身的制造阶段，而是NDK贴片晶振包括原料组成产品的零件/材料的开采阶段，包括产品的制造阶段，销售阶段，包括到产品交付给用户使用的阶段，包括产品使用由用户和维修/维护参与它，和处置阶段，通过用户废弃产品回收，回收或处置。在ISO14000系列环境标准中也建立了国际标准。

日本电波工业株式NDK晶振由于小型石英SMD晶振制造普通有源晶体振荡器（PXO）、压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等涉及高温处理，所以需要大量电力的过程。通过使产品更加紧凑，可以增加每个工序引入的零件数量。设备功耗几乎不影响零件数量。因此，每个产品的功耗减少由于增加的部件的数量，然后抑制二氧化碳排放。与这项改革，减少功耗设备也实施。为了快速响应我们的客户需求，我们整合了我们2520晶体振荡器的基本技术，设计技术，生产技术和制造技术，成功地减少和减轻产品使用最先进的技术。SMD晶振,2520晶振,NZ2520SD晶振

NDK晶振集团作为“地球内企业”，在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性，并致力于“CSR经营”和“环境经营”。为取得社会的信任，为推动环境负荷最小化，集团还开展了各种各样的活动。
