NDK晶振,TCXO晶振,NT2016SB晶振
频率:10~52MHZ
尺寸:2.0×1.6mm
NDK晶振,TCXO晶振,NT2016SB晶振,日本电波工业株式NDK晶振会社作为压电石英晶体元器件、压电石英晶振、有源晶振、压电陶瓷谐振器、石英晶振器件的专业生产厂家,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立。
温补晶振(TCXO)是本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度:最高0.8 mm,体积:0.0022 cm3,重量:0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求。贴片型有源晶振,温补晶体振荡器,NT2016SB晶振
形名 |
|
|||
---|---|---|---|---|
额定频率范围 (MHz) | 10 to 40 | |||
标准频率 (MHz) | 26 | 33.6 | 38.4 | |

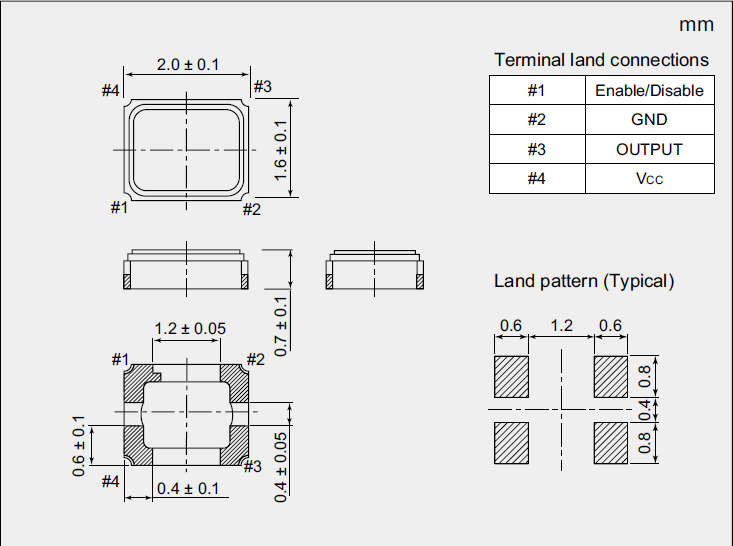

尺寸大小 (L×W×H : mm) | 2.0×1.6×0.8 | |||
电源电压 (V) | +1.2 | |||
负载阻抗 | 10kΩ//10pF | |||
消耗电流 (mA) | Enable时 (mA) | Max. 1.7 | Max. 2.2 | |
Disable时 (μA) | Max. 3 | |||
输出电压 | Min. 0.8V (p-p) (DC Coupling *1) | |||
频率温度特性 | Max. ±0.5×10-6 | |||
工作温度范围 (*2) (°C) | -30 to +85 | |||
储存温度范围 (°C) | -40 to +85 | |||
电源电压变动的频率特性 | Max. ±0.1 ×10-6/+1.2V±5% | |||
负载变动的频率特性 | Max. ±0.1 ×10-6/(10kΩ//10pF)±10% | |||
老化率 | Max. ±1.0 ×10-6/year | |||
Enable / Disable功能 |
Enable : 80% VCC to VCC Disable : 0V to 20% VCC |
|||
规格料号 | NSC5061B | NSC5061B | NSC5061C |
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。贴片型有源晶振,温补晶体振荡器,NT2016SB晶振
日本电波工业株式NDK晶振已经建立和正在推动一项中期计划的具体减排目标,以减少二氧化碳的排放是全球变暖的原因。它也有助于减少(抑制)CO2排放量,通过使用最先进的技术,实现最小化,以及减少石英晶体振荡器,石英晶体的重量和功耗,以支持社会的需要。
日本电波工业株式NDK晶振的新概念的温补晶振,石英晶体振荡器器件。通过产品生命周期提高整体节能贡献和环境绩效的举措。制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱。
制造业-环保生产—我们将介绍一些情况下,发现CO2排放量的产品生命周期使用环境LCA方法。日本电波工业株式NDK晶振所说的LCA指的是“生命周期评估”,它包括评估SMD晶振的寿命。在这里,产品的生命不仅仅是产品本身的制造阶段,而是包括原料组成产品的零件/材料的开采阶段,包括产品的制造阶段,销售阶段,包括到产品交付给用户使用的阶段,包括产品使用由用户和维修/维护参与它,和处置阶段,通过用户废弃产品回收,回收或处置。在ISO14000系列环境标准中也建立了国际标准。贴片型有源晶振,温补晶体振荡器,NT2016SB晶振
