百利通亚陶晶振,有源晶振,SN10GE156晶振,SNI750005晶振
频率：156.25MHZ

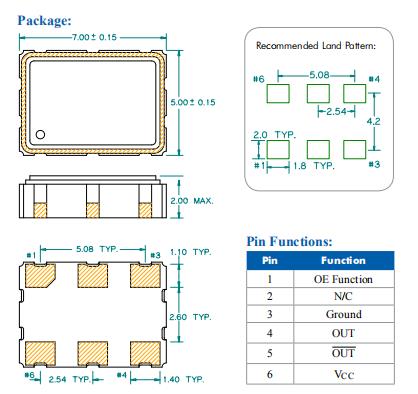

尺寸：7.0*5.0mm
百利通亚陶晶振,有源晶振,SN10GE156晶振,SNI750005晶振，7050mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
石英晶振的研磨技术：通过对可穿戴智能晶振切割整形后的晶片进行研磨，使石英晶振的晶片达到（厚度/频率）的一定范围。石英晶振晶片厚度与频率的关系为：在压电晶体行业，生产晶振频率的高低是显示技术水平的一个方面，通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择
|
项目 |
符号 |
晶振规格说明 |
条件 |
|
输出频率范围 |
f0 |
156.25MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
2.97-3.63V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-40℃ to +85℃ |
裸存 |
|
工作温度 |
T_use |
G: -20℃ to +70℃ |
请联系我们查看更多资料http://www.seikocrystal.com |
|
H: -40℃ to +85℃ |
|||
|
|
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
5pF |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
百利通亚陶晶振编码列表：
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Series型号 | Frequency 频率 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| SNI750005 | Diodes Incorporated | SN | 187.5MHz | ±50ppm | -20°C ~ 70°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.079" (2.00mm) |
| SNK000006 | Diodes Incorporated | SN | 200MHz | ±50ppm | -20°C ~ 70°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.079" (2.00mm) |
| SNL250004 | Diodes Incorporated | SN | 212.5MHz | ±50ppm | -20°C ~ 70°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.079" (2.00mm) |
| SNI750006 | Diodes Incorporated | SN | 187.5MHz | ±50ppm | -40°C ~ 85°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.079" (2.00mm) |
| SNK000007 | Diodes Incorporated | SN | 200MHz | ±50ppm | -40°C ~ 85°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.079" (2.00mm) |
| SNL250005 | Diodes Incorporated | SN | 212.5MHz | ±50ppm | -40°C ~ 85°C | 6-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.079" (2.00mm) |
百利通亚陶晶振产品列表：
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英贴片晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
百利通亚陶晶振,有源晶振,SN10GE156晶振,SNI750005晶振
致力于环境保护，包括预防污染。在石英晶振晶体产品的规划到制造、运行维修等整个过程中，努力提供环保型的产品和服务。进口石英晶体振荡器在业务活动中，努力节约资源并节省能源，致力于减少废弃物和再生资源的回收利用。在积极公开有关环境的信息的同时，通过支持环保活动，广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCA（Plan-Do-multiple Check-Act），努力提高环境性能，不断改善运用系统。
百利通晶振，贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中，2.5V低电压高频晶振努力创造丰富的价值，给社会带来温馨和安宁，感动和惊喜，同时为减少环境影响，努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”，实现与地球的和谐相处。
