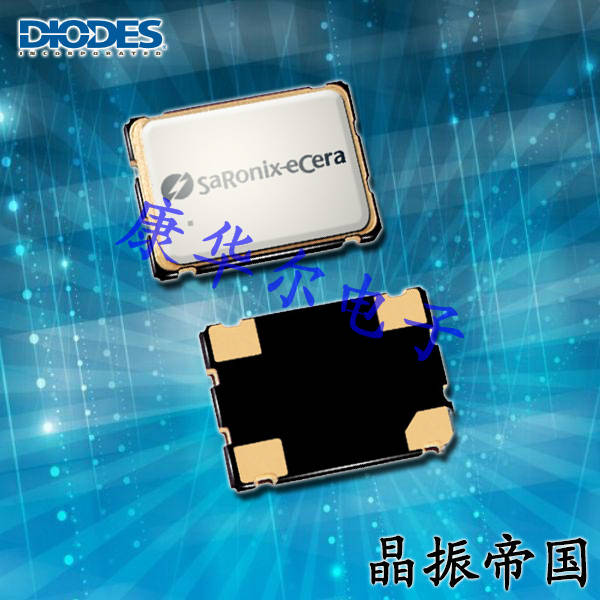

百利通亚陶晶振,有源晶振,SXGPON155晶振,SXF000007晶振

频率:155.52MHZ

尺寸:7.0*5.0mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,石英贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

百利通亚陶晶振,有源晶振,SXGPON155晶振,SXF000007晶振7050mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

超小型、超低频石英晶振晶片的边缘处理技术:是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一。具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理

2

项目

符号

晶振规格说明

条件

输出频率范围

f0

155.52MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.97-3.63V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -20 to +70

请联系我们查看更多资料http://www.seikocrystal.com

H: -40 to +85


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15pF



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

百利通亚陶晶振编码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
SXF000007 Diodes Incorporated  SX 150MHz ±50ppm -20°C ~ 70°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.071" (1.80mm)
SXF550007 Diodes Incorporated  SX 155.52MHz ±50ppm -20°C ~ 70°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.071" (1.80mm)
SXF620007 Diodes Incorporated  SX 156.25MHz ±50ppm -20°C ~ 70°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.071" (1.80mm)
SXF000005 Diodes Incorporated  SX 150MHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.071" (1.80mm)
SXF550009 Diodes Incorporated  SX 155.52MHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.071" (1.80mm)
SXF620003 Diodes Incorporated  SX 156.25MHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.071" (1.80mm)
SXF550011 Diodes Incorporated  SX 155.52MHz ±20ppm -20°C ~ 70°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.071" (1.80mm)

20180109173140_2357

SXGPON155

百利通亚陶晶振产品列表:

SD SH SN SQ SX UJ UK UM UX

20180109173154_0485

1.DIP 产品

已变形的石英晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

2.SOJ 产品和SOP 产品

请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。

3.超声波清洗

(1)使用AT-切割晶体和表面滤波器(SAW)/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。

(3)请勿清洗开启式晶振产品

(4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

百利通亚陶晶振,有源晶振,SXGPON155晶振,SXF000007晶振

20180109173203_7988

百利通晶振科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、石英SMD晶振办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.

百利通晶振科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考虑面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、四脚贴片封装晶振符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.

百利通亚陶晶振,有源晶振,SXGPON155晶振,SXF000007晶振

20180109173213_5178

精工富士晶振-华尔正规渠道指定供应商

服务热线:0755-27838351

手机联系:138-2330-0879

Q Q联系:632862232

邮 箱:konuaer@163.com

地 址:广东深圳市宝安区宝安大道东95号浙商大厦1905

采购:百利通亚陶晶振,有源晶振,SXGPON155晶振,SXF000007晶振
