Sitime晶振,OSC晶振,SiT1533晶振

频率:32.768KHZ

尺寸:2.0×1.2mm

与普通石英晶振,石英晶体,石英振荡器相比,SiTime的MEMS振荡器提供了更高的性能.通过将硅的固有优势与SiTime晶振的专业技术结合起来,我们正在开发具有更多特性、高性能和无与伦比的优点的最具创新性的计时产品石英贴片晶振,石英晶体振荡器.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

Sitime晶振,OSC晶振,SiT1533晶振,随着摩尔定律的发展,SiTime可编程有源晶振的硅MEMS时序产品具有半导体行业的性能轨迹.由于硅工艺和设计技术的快速发展,硅MEMS计时装置的性能继续迅速改善,并超过了基于石英的定时装置的性能.硅制造技术生产具有亚微米特征和纳米精度的设备.MEMS谐振器是在硅晶圆中制造的,它的改进是由更精细的几何图形制成的.由于SiTime石英晶体振荡器的体积相较于普通石英晶振,石英晶体要大,频率范围较广,晶体振荡器电源电压更多选择,性能佳,相位噪音较低.石英晶体振荡器,32.768K晶体振荡器,SiT1533晶振

2

项目

符号

SiT1533晶振规格说明

条件

输出频率范围

f0

32.768KHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.2 V to 3.63 V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -10 to +70

请联系我们查看更多资料

http://www.seikocrystal.com

H: -40 to +85

J: -40 to +125

频率稳定度

f_tol

J: ±20 × 10-6



L: ±25 × 10-6

T: ±50 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

3

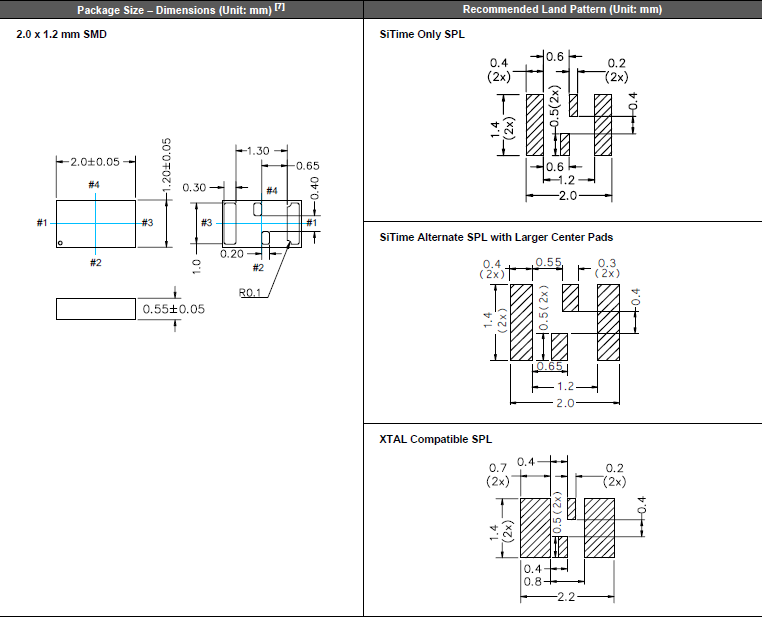

SiT1533 2012 32.768K OSC

4

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。石英晶体振荡器,32.768K晶体振荡器,SiT1533晶振

5

SiTime晶振环保基本理念:
1.减少石英晶振晶体材料污染,节能降耗——污染预防的承诺;依法治理——遵守现行适用的环境法律、法规和其他要求的承诺;
2.“减少污染,节能降耗,建造美丽家园;依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.
3.SiTime晶振采用系统的方法来解决其产品的环境影响.开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的晶振,石英晶振,有源晶振,压控振荡器,温补晶振(TCXO)、恒温晶体振荡器(OCXO)等产品
4.在石英水晶振荡子,陶瓷振动子,32.768K有源晶振,时钟晶体,压电石英晶体系列产品开发和制造过程中使用对环境健康的、可回收利用的材料
5.为开发高效的、对环境影响最小的运输系统而工作.无论公司在世界何处,其经营都应保证生产过程和产品符合同等的环境标准
6.确保业务合作伙伴对环境问题同等关注从事并参与环境领域的研究和开发活动
7.SiTime晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.
8.集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.石英晶体振荡器,32.768K晶体振荡器,SiT1533晶振
