EPSON晶振,贴片晶振,TG1612SAN晶振

频率：13~52MHZ

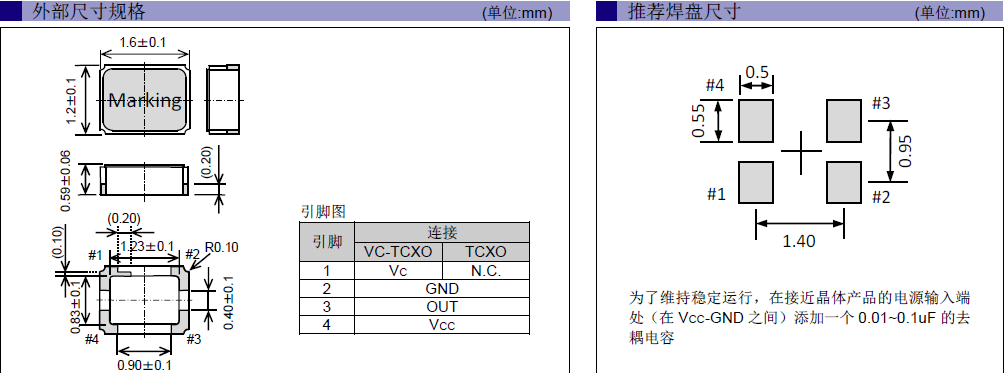

尺寸：1.6×1.2mm

温补晶振（TCXO）产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

订购热线：0755-27838351

EPSON晶振,贴片晶振,TG1612SAN晶振,爱普生株式会社EPSON晶振,爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶振, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）。1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

石英振荡器,OSC应用：无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.VC-TCXO应用：智能手机晶体,无线基站,精密仪器,GPS卫星,汽车应用等晶体滤波器应用无线收发器,智能手机,无线网络发射,GPS全球定位等等.超小型1612晶振,温补晶体振荡器,TG1612SAN晶振

项目	符号	TG1612SAN规格说明		条件
项目	符号	VC-TCXO	TCXO	条件
输出频率范围	f₀	13.000 MHz to 52.000MHz
输出频率范围	f₀	16.369 MHz, 26 MHz		标准频率
电源电压	V_CC	1.8 V ±0.1 V / 2.8 V ± 5 % / 3.0 V ± 5 % / 3.3 V ± 5 %		电源电压范围:1.7V to 3.63V
储存温度	T_stg	-40°C to +90°C		裸存
工作温度	T_use	G: -40°C to +85°C/ N: -30 °C ～ +85 °C
频率初期公差	f_tol	±2.0 ×10^-6 Max.		在回流焊后,　+25°C
频率温度特征	f₀-T_C	-	C: ±0.5 × 10-6 Max. N: -30 °C to +85 °C	高精度(GPS)
		F: ±2.0 × 10-6 Max. N: -30 °C to +85 °C	F: ±2.0 × 10-6 Max. N: -30 °C to +85 °C	标准
		J: ±1.0 × 10-6 Max. G: -40 °C to +85 °C	C: ±0.5 × 10-6 Max. G: -40 °C to +85 °C	定做產品 (选项)
频率负载变动特征	f₀-Load	±0.2 × 10^-6 Max.		10kΩ // 10pF ±10%
频率电源电压特征	f₀-V_CC	±0.2 × 10^-6 Max.		V_CC ± 5%
频率老化	f_age	±1.0 × 10^-6 Max.		+25°C,第一年，13 MHz≤f0≤40 MHz
频率老化	f_age	±1.5 × 10^-6 Max.		+25°C,第一年，40 MHz
功耗	I_CC	1.5mA Max.		13 MHz≤f0≤40 MHz
功耗	I_CC	2.0mA Max.		40 MHz
输入电阻	Rin	500kΩ Min.	-	V_C- GND(DC)
频率控制范围	f_cont	±8.0 × 10^-6 to ±15.0 ×10^-6	-	V_C=0.9V ± 0.6V (Vcc =1.8 V) or V_C=1.4 V ±1.0 V (Vcc =2.8 V)or V_C=1.5 V ±1.0 V (Vcc =3.0 V)or V_C=1.65 V ±1.0 V (Vcc =3.3 V)
频率变化极	-	正极	-
占空比	SYM	40% to 60%		GND极 (DC 切割)
输出电压	V_PP	0.8V Min.		峰-峰值
振荡启动时间	t_str	2.0 ms. Max.		t=0 at 90 % Vcc
输出负载	Load_R	10kΩ		DC切割电容 = 0.01µF
输出负载	Load_C	10pF		DC切割电容 = 0.01µF

超小型1612晶振,温补晶体振荡器,TG1612SAN晶振

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。超小型1612晶振,温补晶体振荡器,TG1612SAN晶振

爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。

在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。

爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动，为地区的环保做贡献。

将环保活动的信息向公司内外公开，积极努力的与地区社会及相关人员建立信赖关系，为社会的发展做出贡献。

通过此方针的公文化，在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时，也向公司外部公开。

爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护，将建立自己的特有的环境标准。

精工爱普生晶振集团将在各领域内的商务运作中实施持续改进，包括能源资源的保持，回收再利用以及减少废弃物等。

创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低环境负荷又可以提高生产性的生产流程的活动。超小型1612晶振,温补晶体振荡器,TG1612SAN晶振
