EPSON晶振,温补晶振,TG2520CEN晶振
频率:12~52MHZ

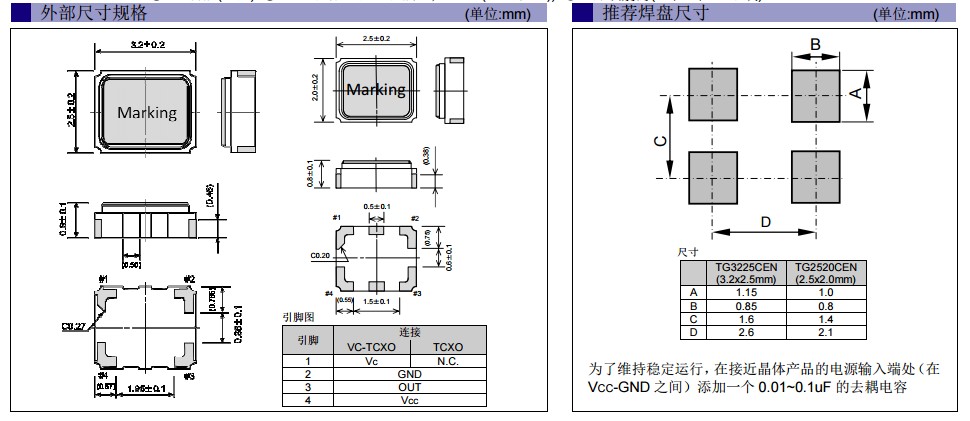

尺寸:2.5×2.0mm
EPSON晶振,温补晶振,TG2520CEN晶振,爱普生株式会社EPSON晶振,爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶振, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)。1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.
石英振荡器,OSC应用:无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.VC-TCXO应用:智能手机晶体,无线基站,精密仪器,GPS卫星,汽车应用等晶体滤波器应用无线收发器,智能手机,无线网络发射,GPS全球定位等等.石英晶体振荡器,TCXO晶振,TG2520CEN晶振
项目 | 符号 | TG2520CEN晶振规格说明 | 条件 | |
---|---|---|---|---|
VC-TCXO | TCXO | |||
输出频率范围 | f0 | 12 MHz to 52MHz | ||
12MHz, 16MHz, 24MHz, 25MHz, 26MHZ, 27MHZ, 30MHz, 32MHz, 36MHz, 38.4MHz, 39MHz and 40MHz |
标准频率 | |||
电源电压 | VCC | 2.8V ±5% / 3.0V ±5% / 3.3V ±5% | 电源电压范围:2.375 V to 3.63 V | |
储存温度范围 | T_stg | -40°C to +90°C | 裸存 | |
工作温度范围 | T_use | G: -40°C to +85°C | 标准温度范围 | |
工作温度范围 | f_tol | ±2.0 ×10-6 Max. | 在回流焊后,+25°C | |
频率温度特征 | f0-TC | F: ±2.0 × 10-6 Max. /G: -40°C to +85°C | 标准 | |
频率负载变动特征 | f0-Load | ±0.2 × 10-6 Max. | 15pF ±10% | |
频率电源电压特征 | f0-VCC | ±0.3 × 10-6 Max. | VCC ± 5% | |
频率老化 | f_age | ±1.0 × 10-6 Max. |
+25°C,第一年 12MHz ≦ f0 ≦ 20MHz and 24MHz ≦ f0 ≦ 40MHz |
|
±1.5 × 10-6 Max. |
+25°C,第一年 20MHz < f0 < 24MHz and 40MHz < f0 ≦ 52MHz |
|||
功耗 | ICC | 4.0 mA Max. | 12 MHz ≦ f0 ≦ 26 MHz | |
6.0 mA Max. | 26 MHz < f0 ≦ 39 MHz | |||
6.5 mA Max. | 39 MHz < f0 ≦ 52 MHz | |||
输入电阻 | Rin | 500 kΩ Min. | - | VC - GND(DC) |
频率控制范围 | f_cont | ±8.0 × 10-6 to ±15.0 × 10-6 | - |
VC =1.4V ±1.0V (VCC =2.8V) VC =1.5V ±1.0V (VCC =3.0V) VC =1.65V ±1.0V (VCC =3.3V) |
频率变化极 | - | 正极 | - | |
占空比 | SYM | 45% to 55% | 50 % VCC极, L_CMOS ≦ 15 pF | |
出力電圧 | VOH | 90 % VCC Min. | ||
VOL | 10 % VCC Max. | |||
振荡启动时间 | t_str | 2.0 ms Max. | 在90 % VCC 时,所需时间为0 秒 | |
出力負荷条件 | Load | 10pF |
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。石英晶体振荡器,TCXO晶振,TG2520CEN晶振
爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。
在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。
爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动,为地区的环保做贡献。
将环保活动的信息向公司内外公开,积极努力的与地区社会及相关人员建立信赖关系,为社会的发展做出贡献。
通过此方针的公文化,在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时,也向公司外部公开。
爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护,将建立自己的特有的环境标准。
精工爱普生晶振集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少废弃物等。
创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品;并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动。石英晶体振荡器,TCXO晶振,TG2520CEN晶振
