EPSON晶振,有源晶振,TG-5006CE晶振

频率:13~52MHZ

尺寸:3.2×2.5mm

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

EPSON晶振,有源晶振,TG-5006CE晶振,EPSON爱普生公司成立于1942年5月,总部位于日本长野县诹访市,是数码映像领域的全球领先企业。日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】 爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).目前注册资本2500万美金.现员工人数:2000人.主要从事压电石英晶体系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅。

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.有源晶体,温补晶体振荡器,TG-5006CE晶振

2

项目 符号 TG-5006CE晶振规格说明 条件
VC-TCXO TCXO
输出频率范围 f0 13MHz ~ 52MHz
16.367667 MHz, 16.368 MHz, 16.369 MHz,
19.2 MHz, 26 MHz, 38.4 MHz
标准频率
电源电压 VCC 1.8V ±0.1V / 2.8 V ±5% / 3.0V ±5% / 3.3V ±5% 电源电压范围:1.7V ~ 3.465V
储存温度范围 T_stg -40°C ~ +90°C 裸存
工作温度范围 T_use -30°C ~ +85°C
频率初期公差 f_tol ±2.0 ×10-6 Max. 在回流焊后,+25°C
频率温度特征 f0-TC ±0.5 × 10-6 Max./-30°C ~ +85°C 高精度(GPS)
±2.0 × 10-6 Max./-30°C ~ +85°C 标准
±2.0 × 10-6 Max./-40°C ~ +85°C (选择) 定做產品
频率负载变动特征 f0-Load ±0.2 × 10-6 Max. 10kΩ // 10pF ±10%
频率电源电压特征 f0-VCC ±0.2 × 10-6 Max. VCC ± 5%
频率老化 f_age ±1.0 × 10-6 Max. +25°C,第一年,
13MHz ≤ f0 ≤ 40MHz
±1.5 × 10-6 Max. +25°C,第一年,
40MHz < f0 ≤ 52MHz
功耗 ICC 1.5mA Max. 13MHz ≤ f0 ≤ 26MHz
2.0mA Max. 26MHz < f0 ≤ 52MHz
输入电阻 Rin 500kΩ Min. - VC- GND(DC)
频率控制范围 f_cont ±8.0 × 10-6
~±15.0 × 10-6
- VC=0.9V ±0.6V
(VCC =1.8 V) 或
VC=1.4 V ±1.0 V
(VCC =2.8 V)
频率
变化极
- 正极 -
占空比 SYM 40% ~ 60% GND极 (DC 切割)
输出电压 VPP 0.8V Min. 峰-峰值
输出负载电阻 Load_R 10kΩ DC切割电容 = 0.01µF
输出负载电容 Load_C 10pF

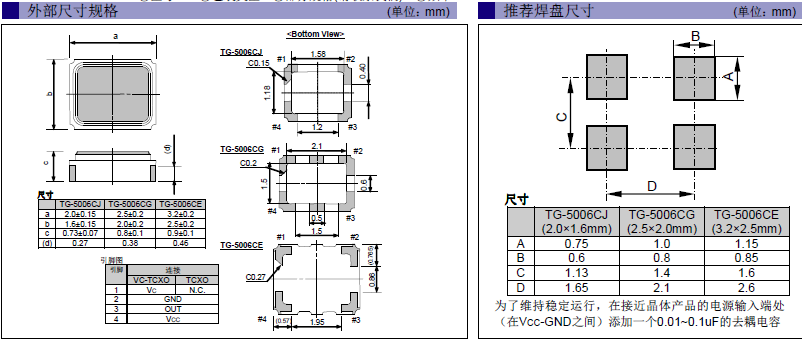

3

有源晶体,温补晶体振荡器,TG-5006CE晶振

4

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。有源晶体,温补晶体振荡器,TG-5006CE晶振

5

我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,有源温补晶振, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.

爱普生晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,贴片晶振,压电石英晶体,2520温补晶振,有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.

作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.
有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.

为构建循环型社会做出贡献,致力于减少温补晶振,3225晶振, 压电石英晶体元器件、压电石英晶体、有源晶体、石英晶振,贴片晶振材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会。有源晶体,温补晶体振荡器,TG-5006CE晶振
