ACT晶振,温补晶振,TX20SE进口晶振

频率:13.000MHz~55.000MHz

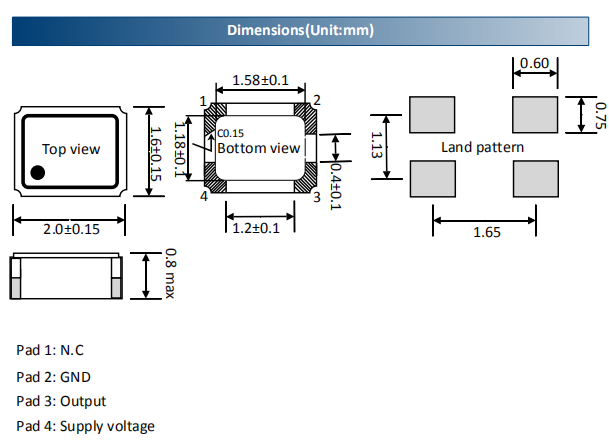

尺寸:2.0*1.6*0.8mm

2016mm体积的温补晶振(TCXO)产品本身具有温度补偿作用,进口石英晶振高低温度稳定性:频率精度高0.5 PPM-2.0 PPM,工作温度范围:-30度至85度,电源电压:1.8V-3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

ACT晶振,温补晶振,TX20SE进口晶振,有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

我们与Esterline Research and Design(Esterline)合作,提供具有独特性能的定制进口晶体振荡器,适用于最苛刻的应用.通过使用Esterline的专有技术,我们为市场上最高性能的TCXO和OCXO提供全面的设计支持.通过Esterline,我们突破了高精度振荡器技术的界限.这些突破性石英晶振产品为TCXO和OCXO树立了新标准,为市场带来了新的性能水平.

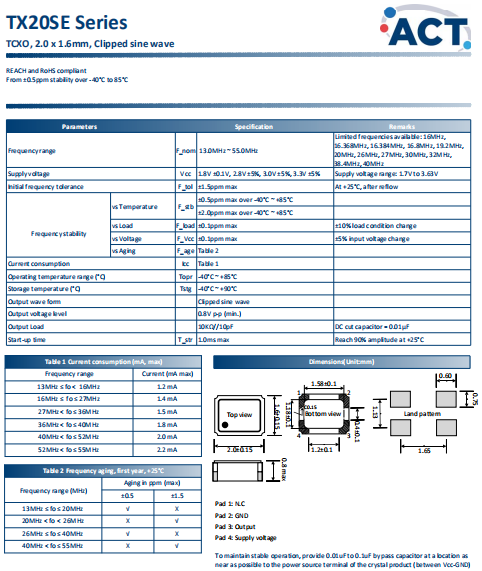

ACT晶振

TX20SE晶振

输出类型

Clipped sine wave

输出负载

10pF

振荡模式

基本/第三泛音

电源电压

1.8V±0.1V,2.8V ±5%,3.0V±5%,3.3V±5%

频率范围

13.000MHz~55.00MHz

频率稳定度

±0.1ppm

工作温度

-40℃~+85℃

保存温度

-40℃~+90℃

电压卷(最大值)/ VOH(最小值)

0.1 VDD / 0.9 VDD

启动时间

5 ms Max

相位抖动(12兆赫~20兆赫)

1个PS最大

老化率

±3 ppm /年最大


3

TX20SE 2016 TCXO

4

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存耐高温晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英2016晶振未撞击机器或其他电路板等.

5

对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

ACT集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

ACT晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.

ACT晶振集团将确保其普通有源晶振产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

TX20SE 2016 TCXO
