QuartzCom晶振,SMX-2C晶振,6035贴片晶振

频率:10MHZ~67MHZ

尺寸:6.0*3.5mm

小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

QuartzCom晶振,SMX-2C晶振,6035贴片晶振

  贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,移动通讯晶振领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

  QuartzCom晶振公司在美国成立于于1998年,是频率控制产品的领先供应商。1999年将供应商和分包商网络扩展到18家制造商,生产的产品无铅且符合RoHS标准

我们保证hiqh质量的生产非常可靠和成本控制。世界领先的电子制造商选择QuartzCom是因为它具有响应时间短,灵活性高,交货时间短以及基于长期经验的深厚技术支持。我们认为这是我们的主要任务,为我们的客户提供全面的最先进的频率控制产品。通过我们的服务提供保持并不断提高我们的质量。

 产品组合:晶体单元,(石英晶体振荡器,OCXO恒温晶体振荡器VCXO压控晶振TCXO温补晶体振荡器VC-TCXO压控温补晶振),滤波器(石英,SAW和陶瓷),传感器和压控振荡器(VCO)等压电元件;SMD和含铅封装尺寸从最小的晶体单元(1.6 x 2.0 mm)到DOCXO50 x 50 mm),提供的频率范围从32.768K晶振5GHz

 公司协调QuartzCom AG利用其强大的工程力量的优秀开发和应用技术,在早期阶段就优化了客户的电路设计。通过服务和客户导向以及广泛的产品系列帮助QuartzCom AG希望在短时间内提供高质量的可靠解决方案,并及时交付指定产品作为高效制造商。

 目标市场:电信和数据通信(有线和无线,基础设施和终端设备),通信技术,测量,仪器仪表,安全,智能仪表,航空电子,卫星,导航,汽车,铁路,医疗,工业电子

Parameter Specification
Frequency range 10 ~ 50 MHz fundamental
50 ~ 67 MHz 3rd overtone
Mode of oscillation AT-cut
Standard frequencies 10.00, 12.00, 16.00, 27.134375, 29.4912 & 32.00 MHz
Frequency tolerance ±25 ~ ±50 ppm @ +25 °C
Frequency stability ±10 ~ ±50 ppm vs. operating temperature range
Aging ±2 ppm 1st year
Load capacitance series or parallel resonance (CL = 8 ~ 32 pF)
Equivalent series resistance (ESR) < 25 Ω @ 13 MHz
< 15 Ω @ 32 MHz
Drive level 10 ~ 100 μW
Operating temperature range -20 ~ +70 °C commercial application
-40 ~ +85 °C industrial application
-40 ~ +125 °C automotive application
Storage temperature range -55 ~ +125 °C
Packaging unit tape & reel 1’000 or 2’000 pieces
Customer specifications on request

3

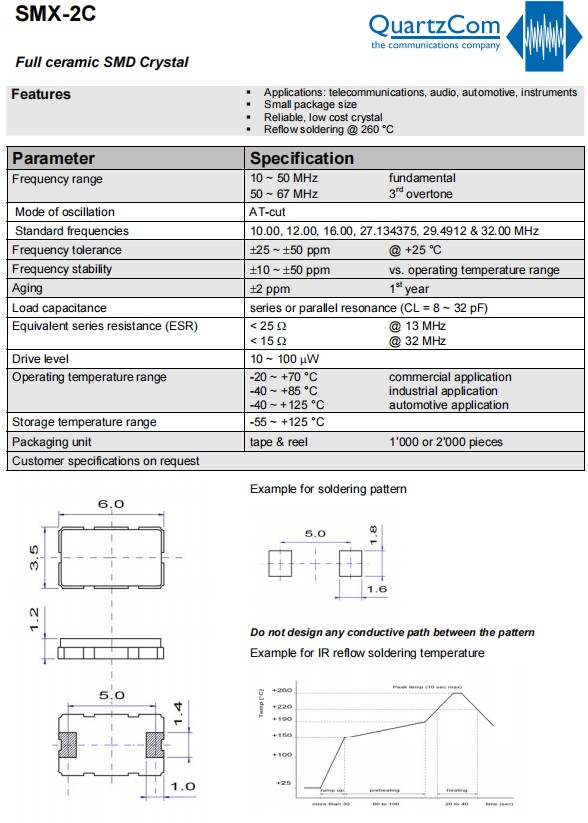

SMX-2C 6035 2P

4

QuartzCom晶振,SMX-2C晶振,6035贴片晶振

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.

抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英贴片晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

耐焊性:

将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

SMX-2C -1

5

QuartzCom晶振,SMX-2C晶振,6035贴片晶振

 环保环境与发展对策:实行可持续发展战略。采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。运用经济手段保护环境。大力推进科技进步,加强环境科学研究,积极发展环境保护产业。健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。

 在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处,减少污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。
