爱普生EPSON生产高频低相位抖动SG2520EGN-SG2520VGN

来源：精工富士查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2026-01-21 13:48:28【大中小】

分享到：

开始批量生产高频低相位抖动SG2520EGN-HFR和SG2520VGN-HFR,频率扩展至625 MHz

精工爱普生株式会社（以下简称“爱普生晶振”）已开发并开始批量生产“SG2520EGN-HFR”和“SG2520VGN-HFR”,这两种差分输出*3晶体振荡器在基频*1下实现低相位抖动*2,并将频率上限扩展至625 MHz. 为了跟上下一代数据中心日益增长的数据流量,光模块预计将从800 Gbps提升至1.6 Tbps,带来更高的速度和更大的容量.

这需要更高的频率和更低的参考时钟抖动. 虽然这些产品的最高频率限制此前为500 MHz,但爱普生进口有源晶振进一步提高了其HFF晶体单元的频率*4,并开发了专为HFF晶体单元优化的专有爱普生集成电路,实现最高625 MHz频率和15 fs Typ的低相位抖动.这些特性使其成为下一代通信模块的理想选择.

爱普生计划推出2.0 x 1.6毫米尺寸和±20 x 10-6频率容差的产品.

1. 基模：晶体单元振动的固有频率.
2. 抖动：时钟周期的波动,可能导致显示图像的波动和数据传输中的比特错误等现象.
3. 贴片差分晶振输出：输出极性相反频率信号的方法.差分输出支持高频传输,具有强的抗噪能力.
4. HFF（高频基频）晶体单元：一种晶体单元,可以在高频基频振荡而不影响晶体芯片强度,因为采用光刻工艺形成倒置基频结构,仅将晶体芯片的振动区域薄化至数微米厚度.HFF晶体单元有助于高速、高容量电信的稳定性,因为它们可以抑制附近的谐波分量.

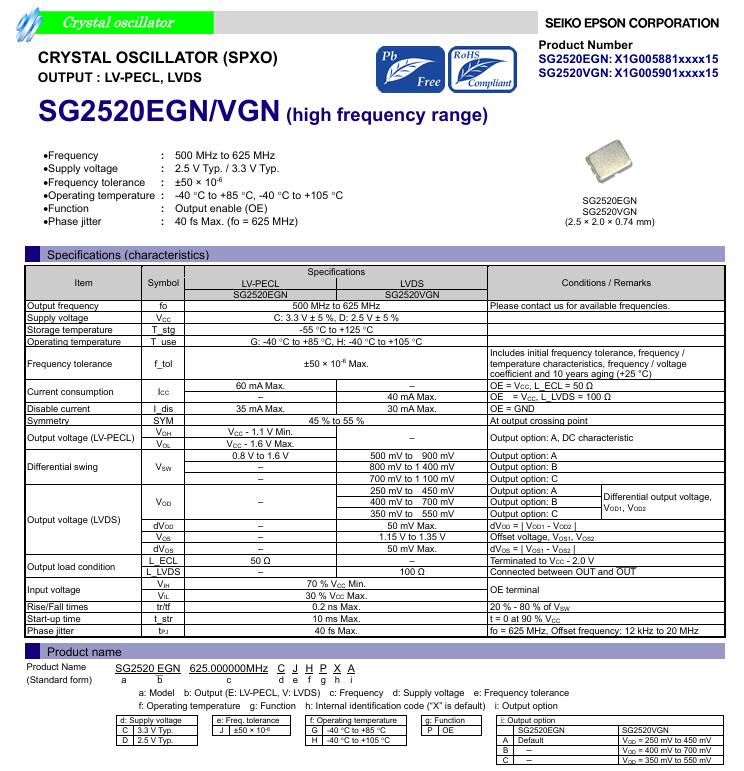

SG2520EGN-

石英晶体振荡器主要特色
- 频率：500 MHz 至 625 MHz
- 电源电压：2.5 V 典型 / 3.3 V
类型 - 频率容差：±50 x 10-6
- 工作温度：-40 °C 至 +85 °C,-40 °C 至 +105 °C
- 功能：输出使能（OE）

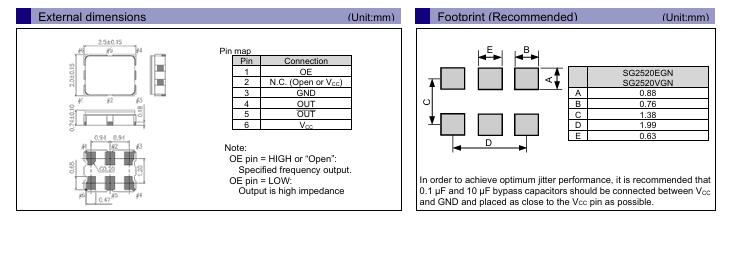

- 外部尺寸：2.5 x 2.0 x 0.74 毫米
- 输出：SG2520EGN-HFR ：低功率 PECL,SG2520VGN-HFR ：LVDS
- 相位抖动：15 fs 类型 / 最大 40 fs（fo = 625 MHz）

SG2520

2520石英晶振产品应用
- 网络设备（路由器、交换机、光模块等）
- 数据中心
- 工厂自动化设备、测量仪器
- 高速数模转换器
