百利通亚陶晶振,有源晶振,FN晶振,FN2500149晶振

频率:1-60MHz

尺寸:7.0*5.0mm

贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

百利通亚陶晶振,有源晶振,FN晶振,FN2500149晶振7050mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用

2

项目

符号

晶振规格说明

条件

输出频率范围

f0

1-60MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.08-1.32V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -20 to +70

请联系我们查看更多资料http://www.seikocrystal.com

H: -40 to +85


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

百利通亚陶晶振编码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
FN2500149 Diodes Incorporated  FN 25MHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
FN2500149 Diodes Incorporated  FN 25MHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
FN2500149 Diodes Incorporated  FN 25MHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
FNA000088Z Diodes Incorporated  FN 100MHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
FNA000088Z Diodes Incorporated  FN 100MHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
FNA000088Z Diodes Incorporated  FN 100MHz ±50ppm -40°C ~ 85°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
FNA000065 Diodes Incorporated  FN 100MHz ±25ppm -20°C ~ 70°C 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)

20180109173140_2357

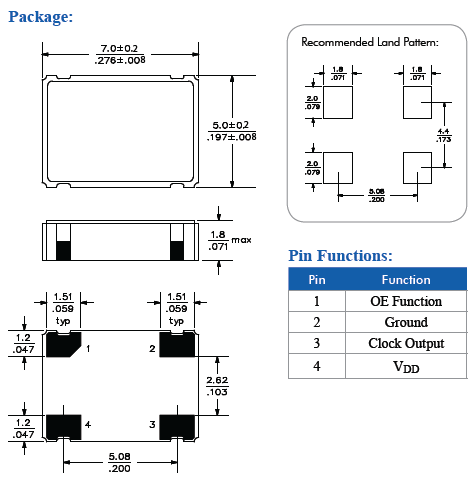

FN_1.2V 7_5 CMOS

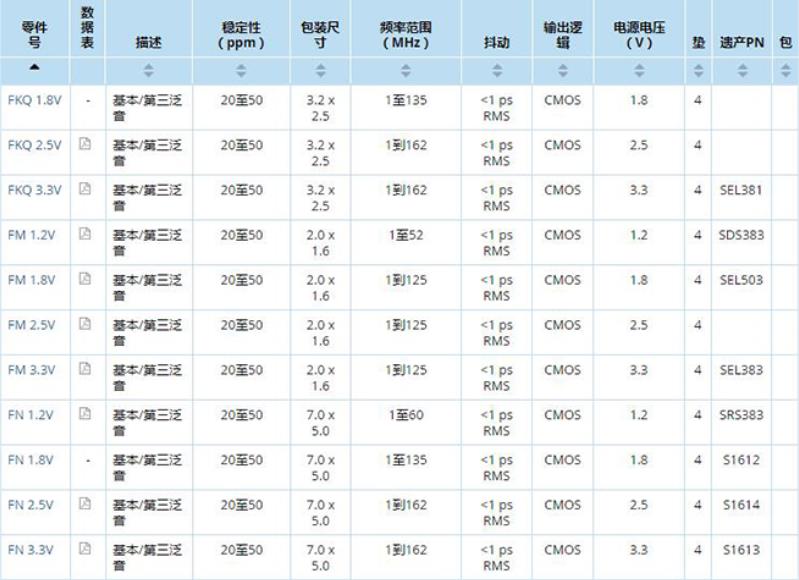

百利通亚陶晶振产品列表:

FKQ FM FN

20180109173154_0485

1.晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

2.晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英有源晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

3.机械振动的影响

石英晶体振荡器产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

百利通亚陶晶振,有源晶振,FN晶振,FN2500149晶振

20180109173203_7988

亚陶百利通晶振减少污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,石英水晶振子有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。

亚陶百利通晶振保持就健康安全环境问题与临近摄取进行对话。通过在环境控制方面实施优秀的管理实践,无线基站台振荡器以保护环境和与强生公司全球运作相关的自然资源。向员工灌输环境价值观,在所有的产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献。

百利通亚陶晶振,有源晶振,FN晶振,FN2500149晶振

20180109173213_5178
