百利通亚陶晶振,有源晶振,FR晶振,FRSTB1027晶振

频率:1-32MHz

尺寸:7.0*5.0mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

百利通亚陶晶振,有源晶振,FR晶振,FRSTB1027晶振小型表面贴片晶振型,是标准的石英晶体振荡器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴。对于7050晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上。保证晶振产品的温度特性。

2

项目

符号

晶振规格说明

条件

输出频率范围

f0

1-32MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.97-3.63V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -20 to +70

请联系我们查看更多资料http://www.seikocrystal.com

H: -40 to +85


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

30pF



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

百利通亚陶晶振编码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
FRSTB1027 Diodes Incorporated  FR 27MHz ±25ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
FRTELE016 Diodes Incorporated  FR 16.384MHz ±25ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
FRETHE025 Diodes Incorporated  FR 25MHz ±25ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
FRBST1061 Diodes Incorporated  FR 61.44MHz ±50ppm -40°C ~ 85°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
PRBST1122 Diodes Incorporated  FR 122.88MHz ±50ppm -40°C ~ 85°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.079" (2.00mm)
PRBST1122 Diodes Incorporated  FR 122.88MHz ±50ppm -40°C ~ 85°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.079" (2.00mm)

20180109173140_2357

FR_3.3V 7050 VCXO

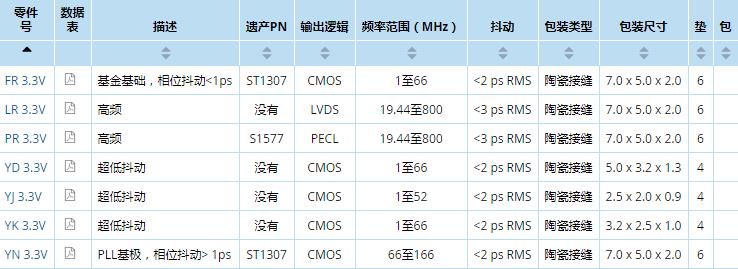

百利通亚陶晶振产品列表:

FR LR PR YD YJ YK YN

20180109173154_0485

1.晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

2.晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英有源晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

3.机械振动的影响

石英晶体振荡器产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

百利通亚陶晶振,有源晶振,FR晶振,FRSTB1027晶振

20180109173203_7988

亚陶百利通晶振减少污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,7050mm四脚晶体有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。

亚陶百利通晶振保持就健康安全环境问题与临近摄取进行对话。通过在环境控制方面实施优秀的管理实践,六脚有源晶振以保护环境和与强生公司全球运作相关的自然资源。向员工灌输环境价值观,在所有的产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献。

百利通亚陶晶振,有源晶振,FR晶振,FRSTB1027晶振

20180109173213_5178
